泰和安 NL 系列火灾报警控制器的多线盘怎么配接终端器？最新款 3016、3008NL 主机走的是一组二线制多线输出，配 TAX3911 终端器，接线时区分 C 正 C 负，终端电阻别漏。

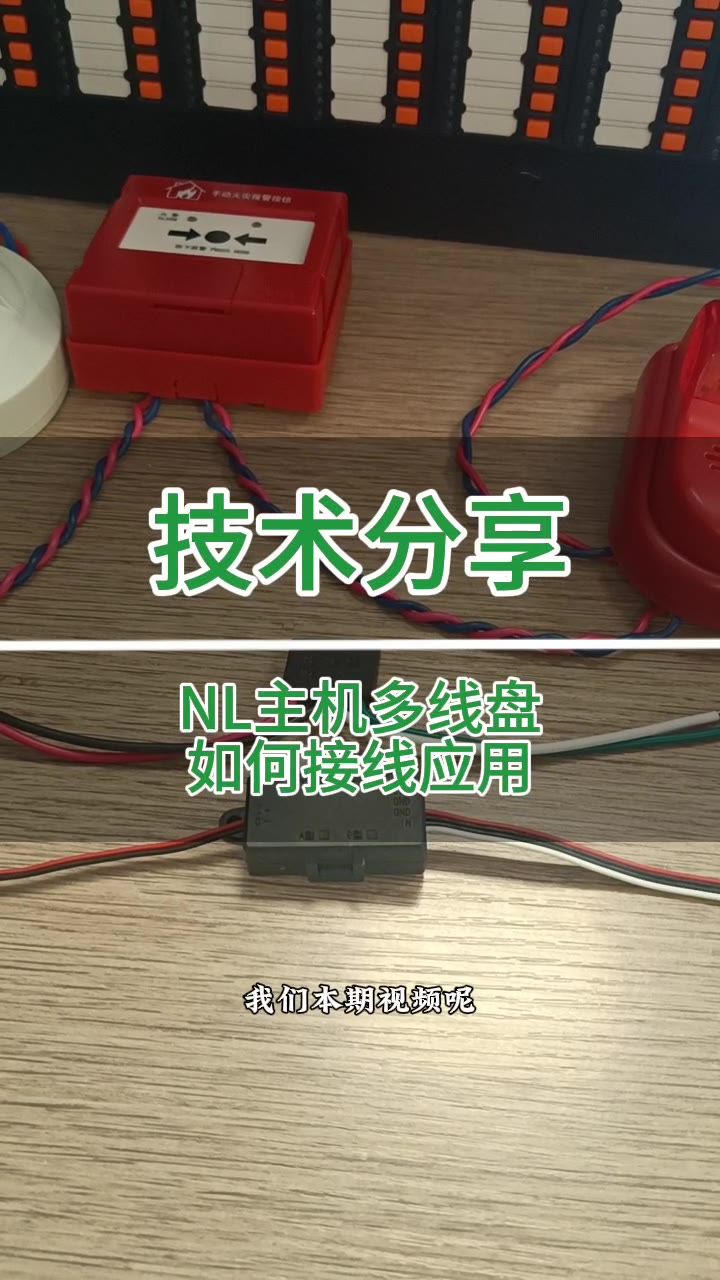

多线制配接终端器

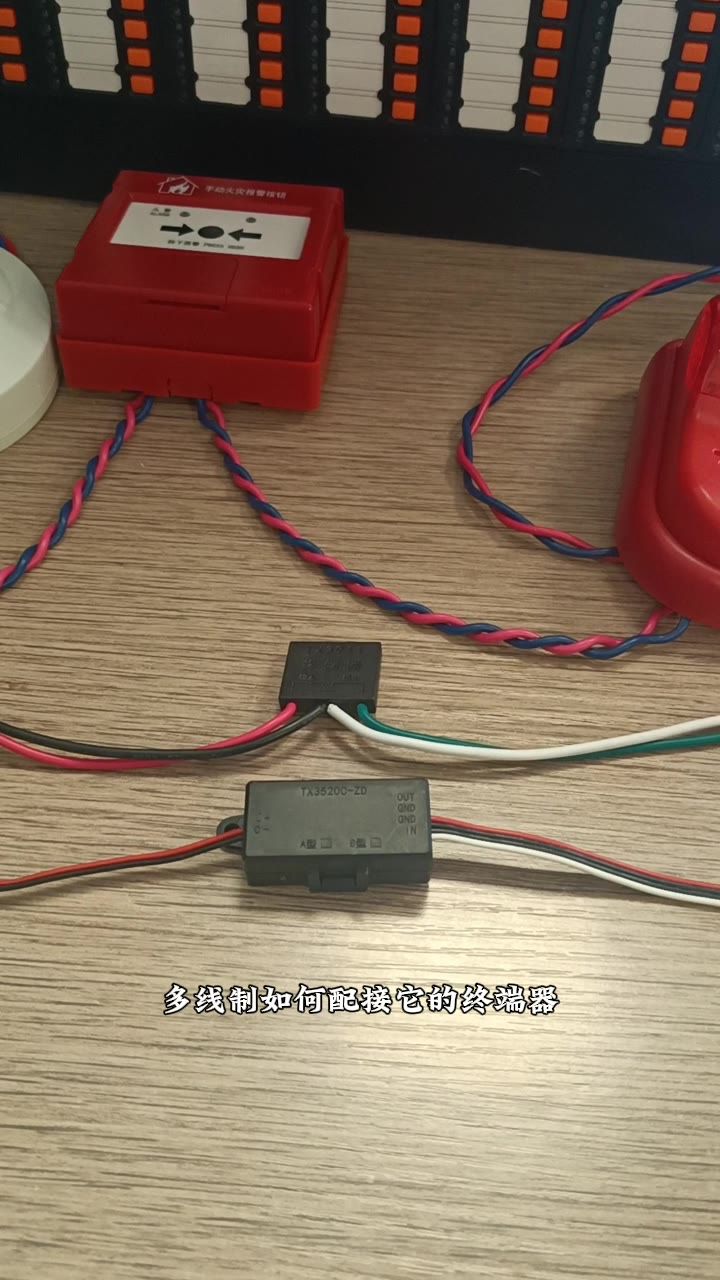

多线盘配接终端器
先认识接线结构。3016、3008NL 主机是一组二线制的多线输出，一组多线盘有 6 个对外控制点，每个控制点对应 C1 正负极、C2 正负极，依次类推。

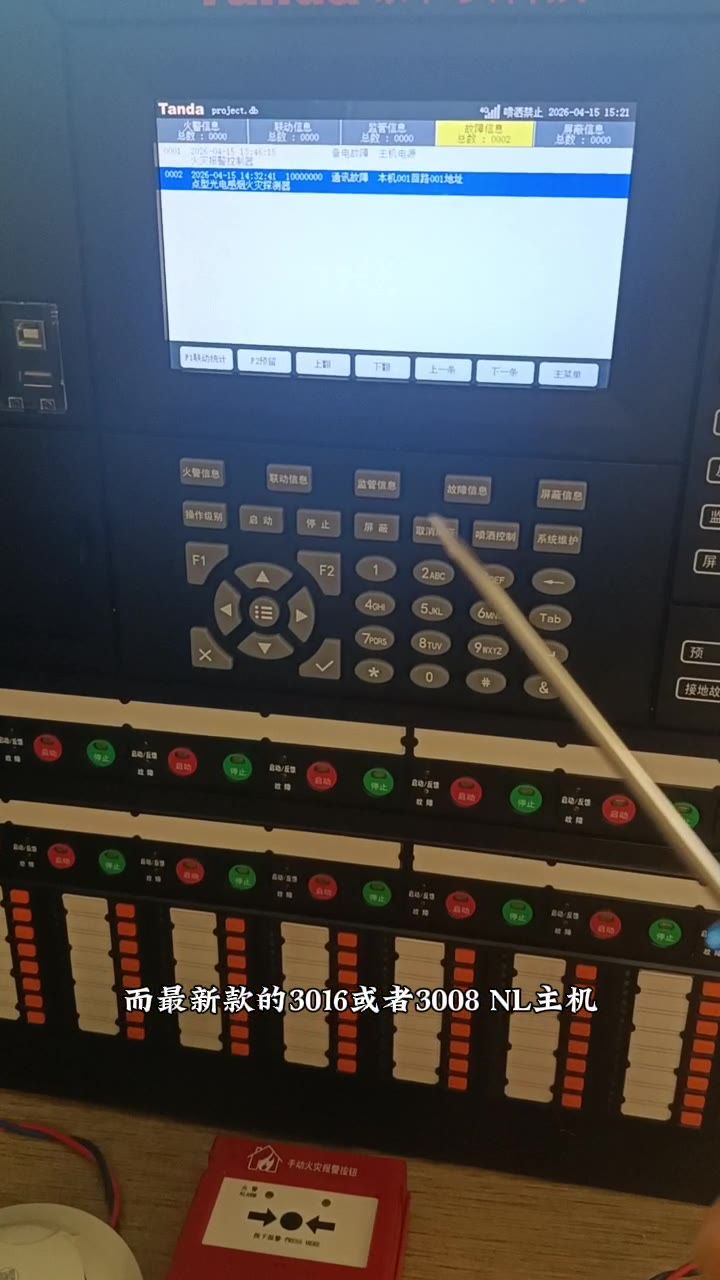

3016/3008NL 主机多线盘

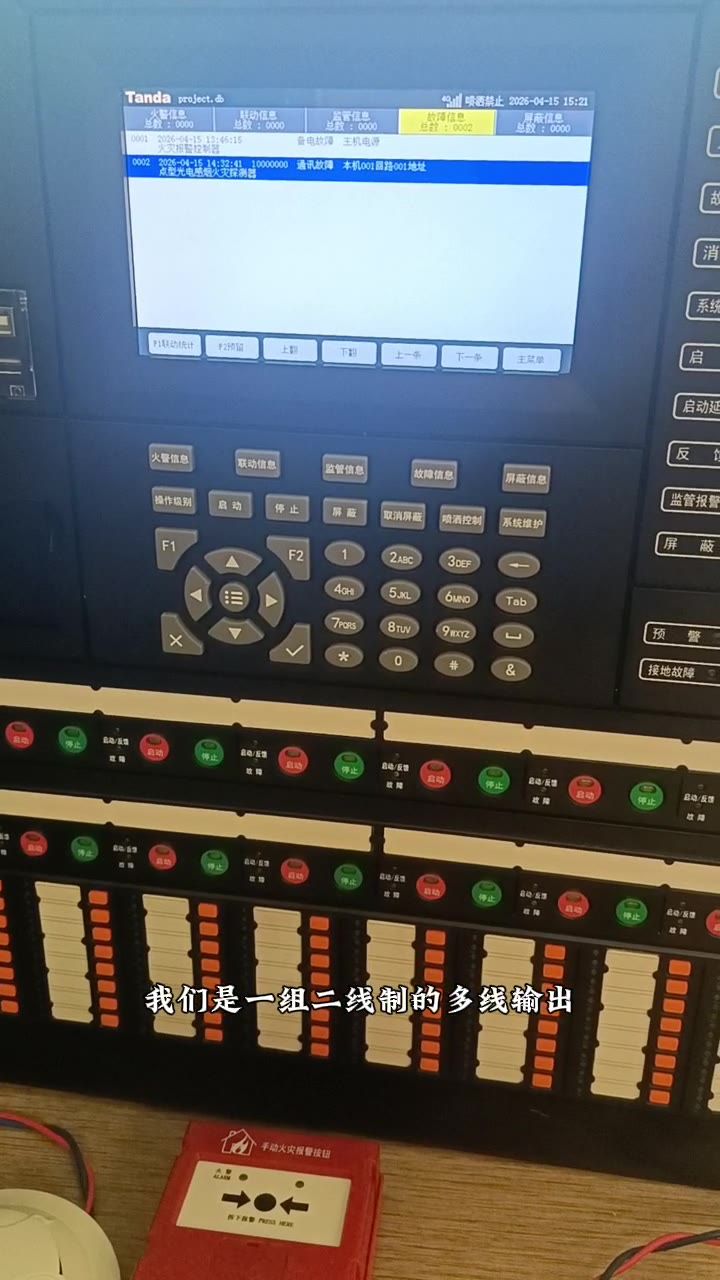

一组二线制多线输出
接入多线终端器的时候，要区分 C 正、C 负的正负极，接反了控制命令发不过去。平时不用的时候，出厂默认带一个 10K 的终端电阻，这个电阻主要用来检线。

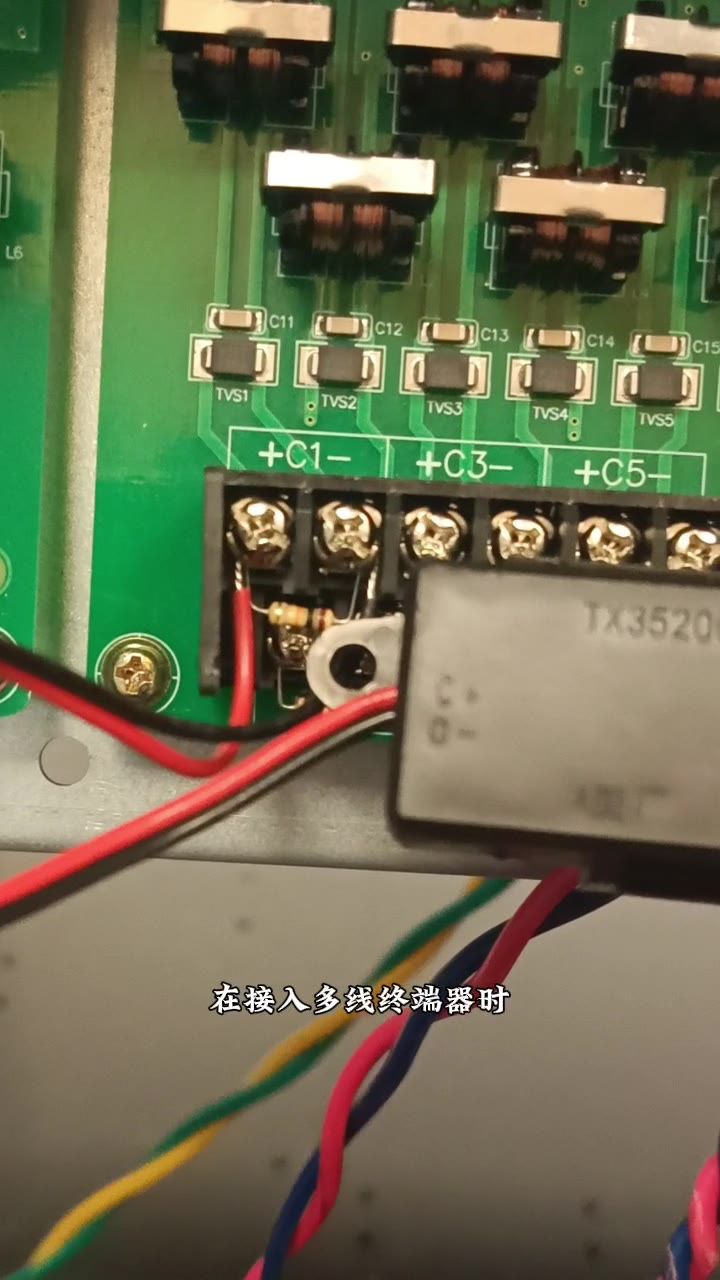

接入多线终端器区分正负

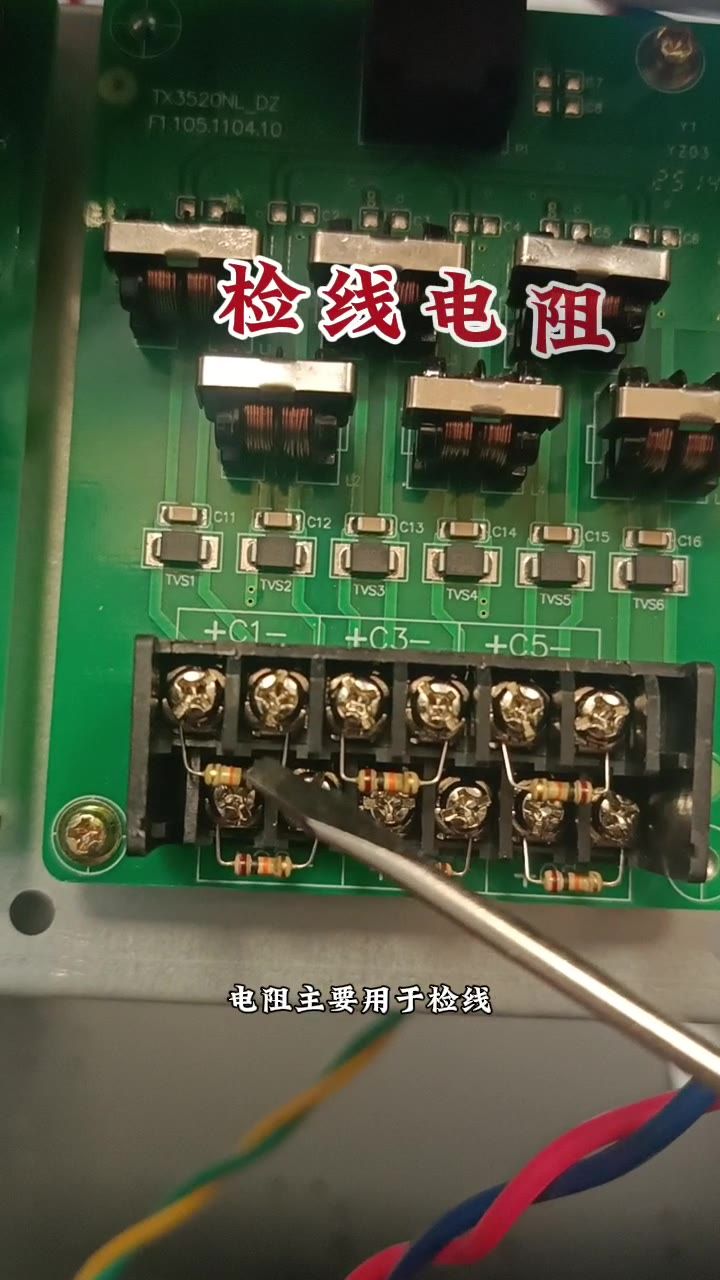

出厂默认 10K 终端电阻用于检线
如果多线端子上的电阻脱落、或者被取下来，主机就会报多线盘的地址故障。所以现场发现多线盘报故障，第一步要查看它的终端器是不是接线完好，再看端子有没有终端电阻。

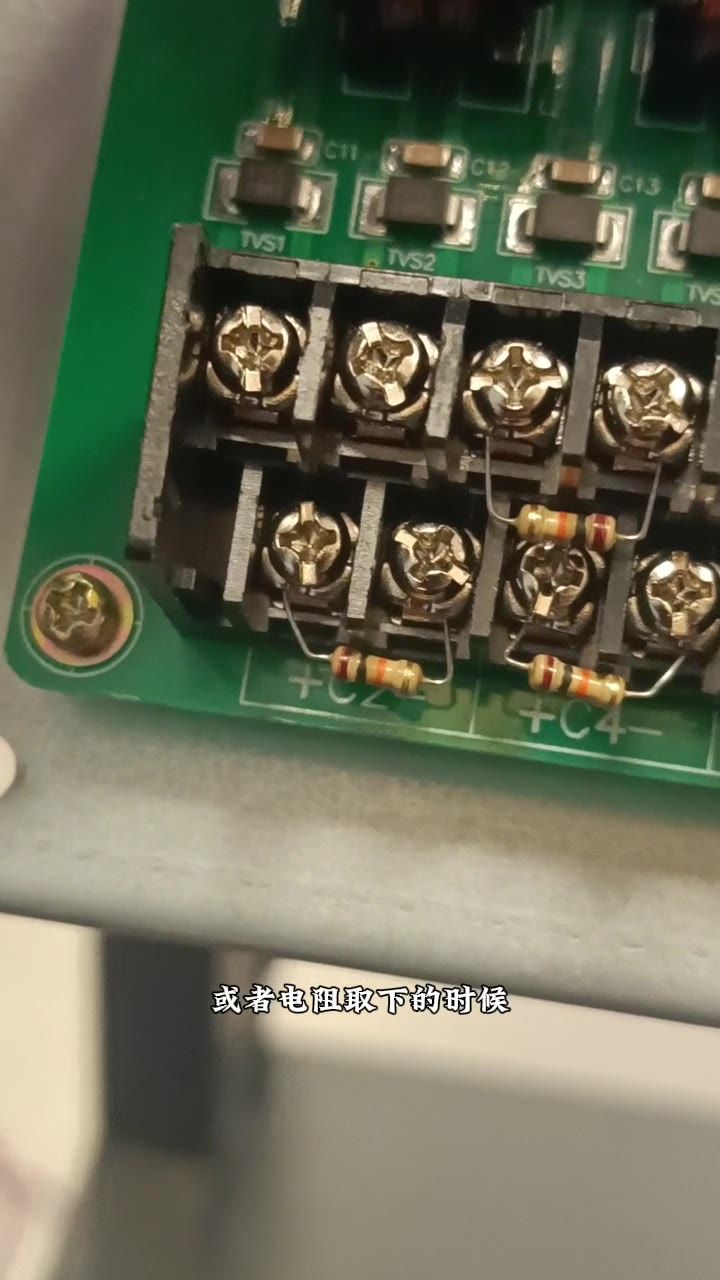

终端电阻脱落取下会报故障

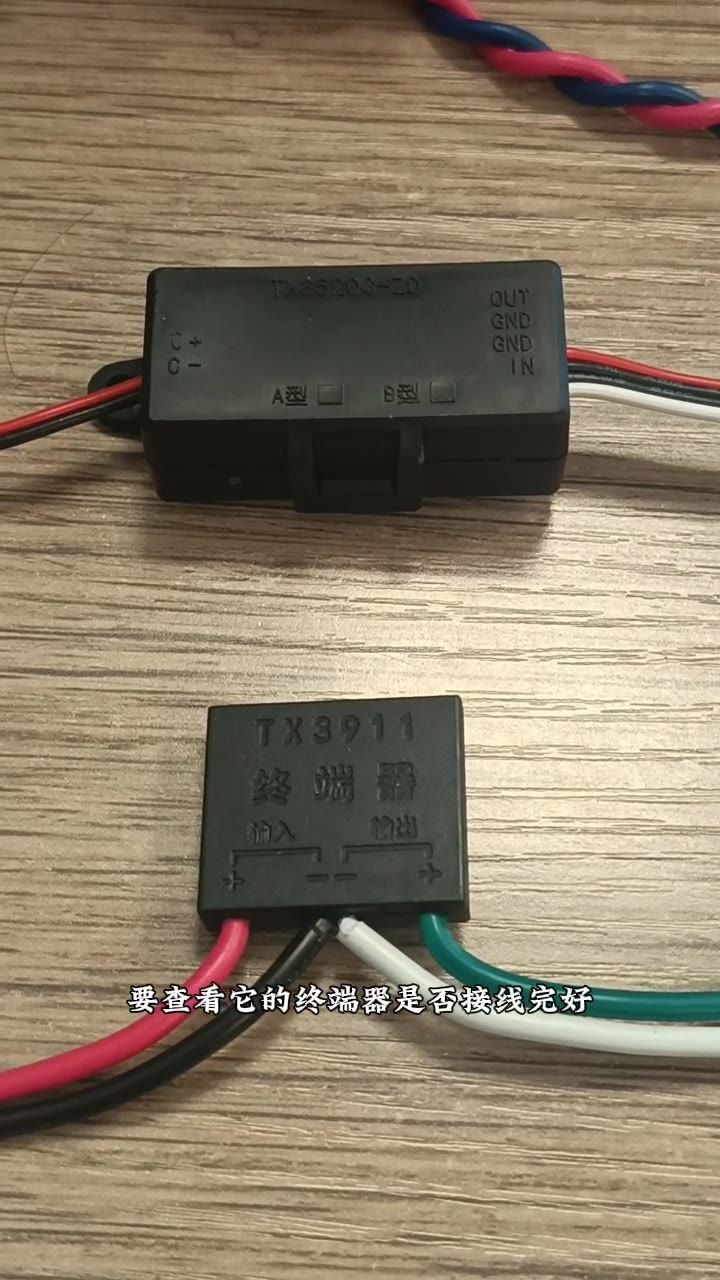

查看终端器接线是否完好
在空载情况下可以先做测试，确认二线制终端器、二线制多线的配接和接线都没问题。多线盘这一路的排查，终端电阻是重点——很多“多线盘地址故障”最后都落在末端电阻掉了或者没接。

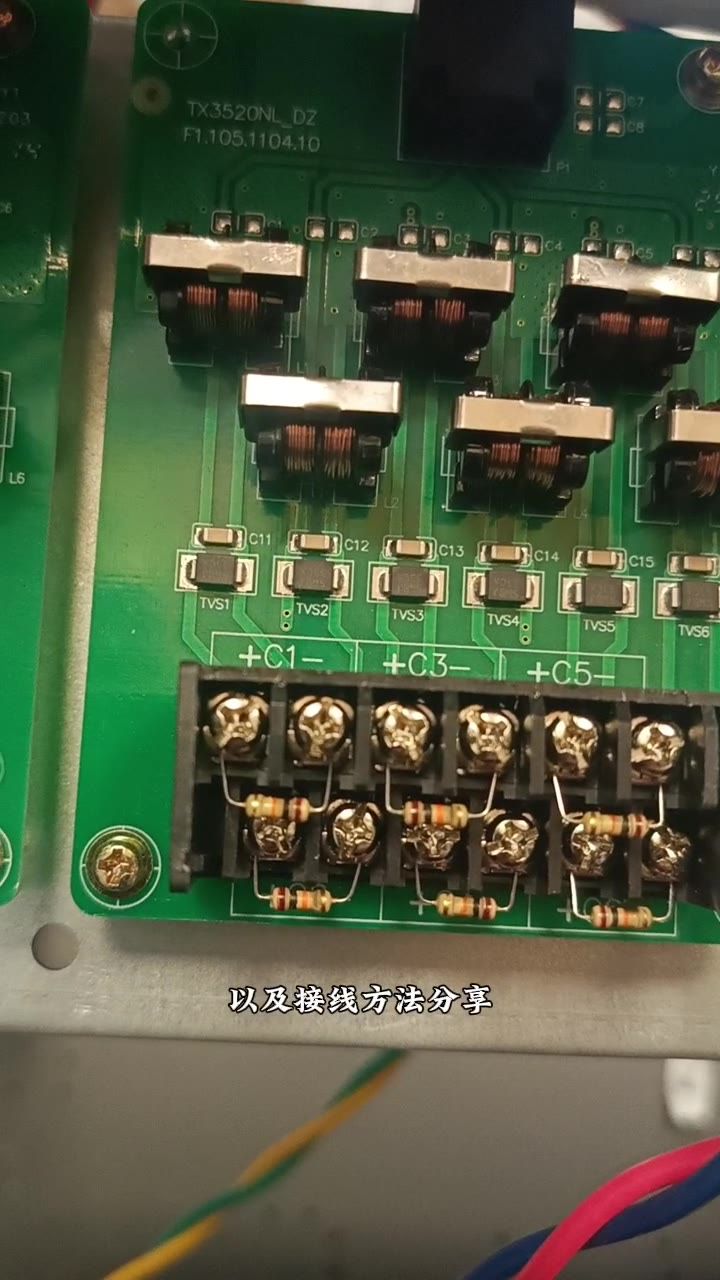

二线制多线配接接线方法
备注：本文由泰和安品牌官方工程师撰写，依据现场调试实录整理。不同型号主机的菜单层级和按键定义会有出入，操作前翻一下对应机型的使用说明更稳妥。
