泰和安 3008NL 系列新国标主机怎么接线？现场所有前端设备都靠一组二线制回路总线接入，再按用途分几组端子接 24 伏、多线、联网，捋清楚端子位置就不会接错。

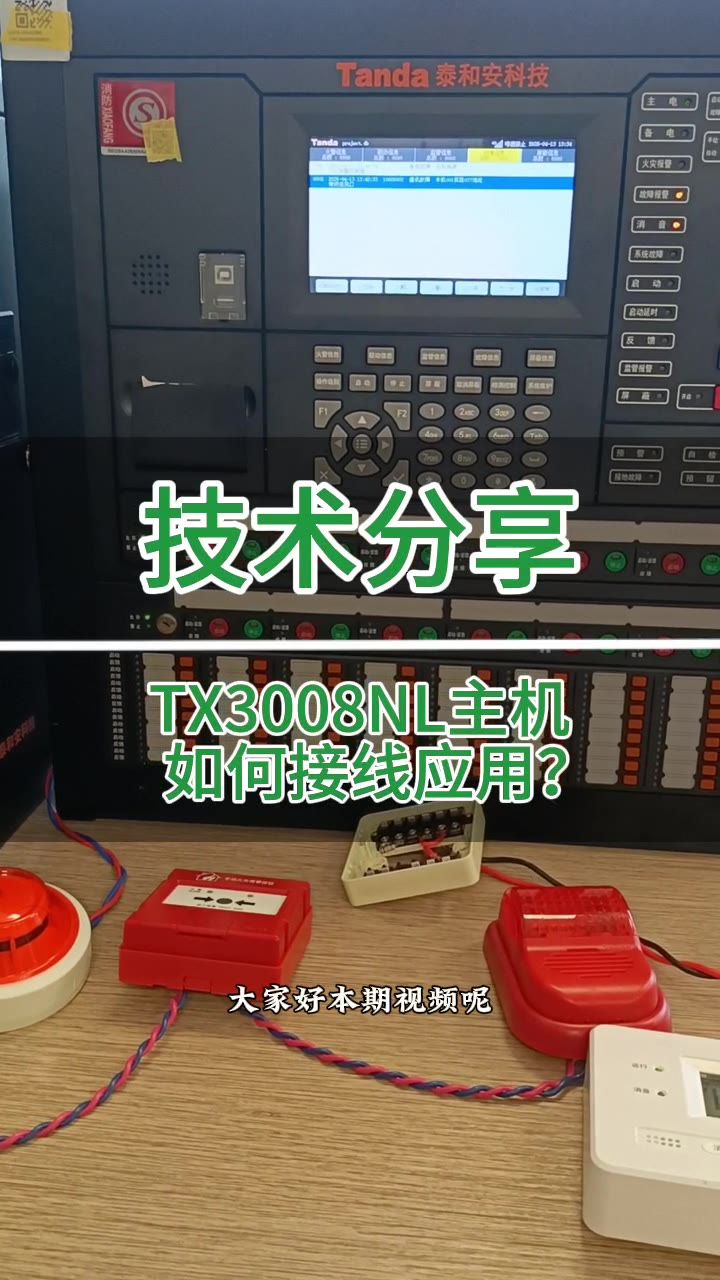

所有前端设备二线制接入

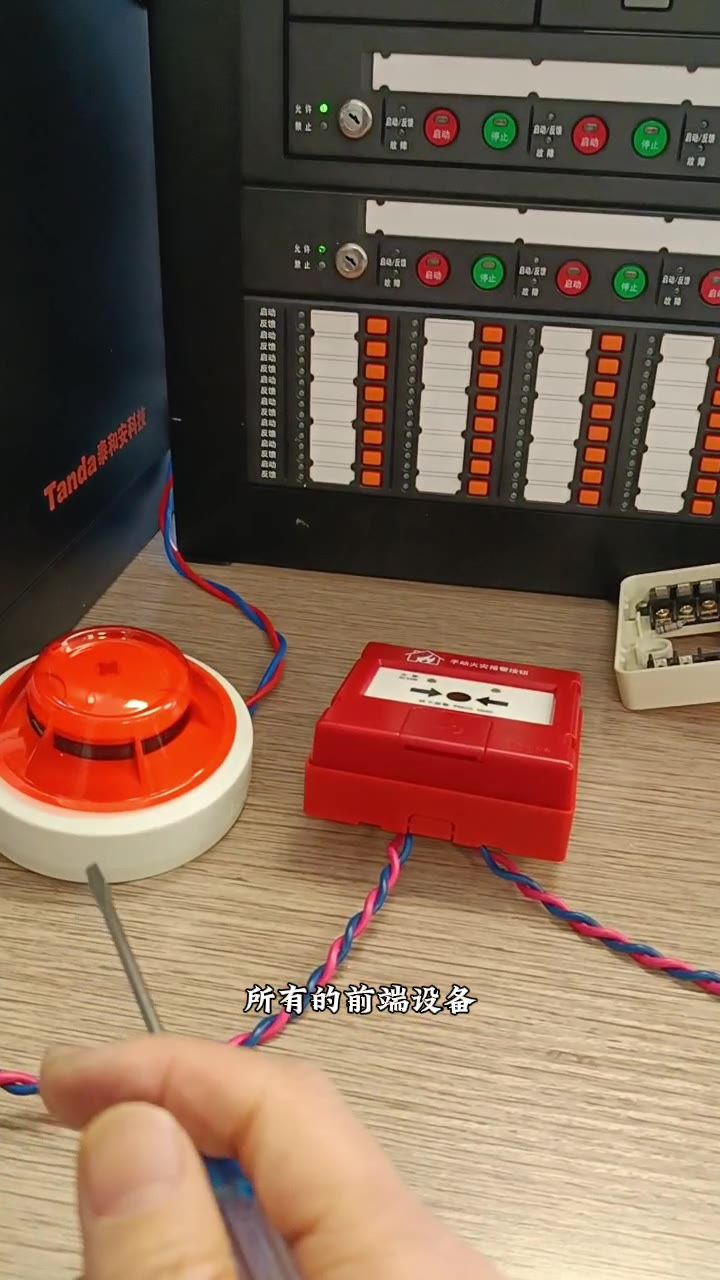

前端设备感烟手报模块声光

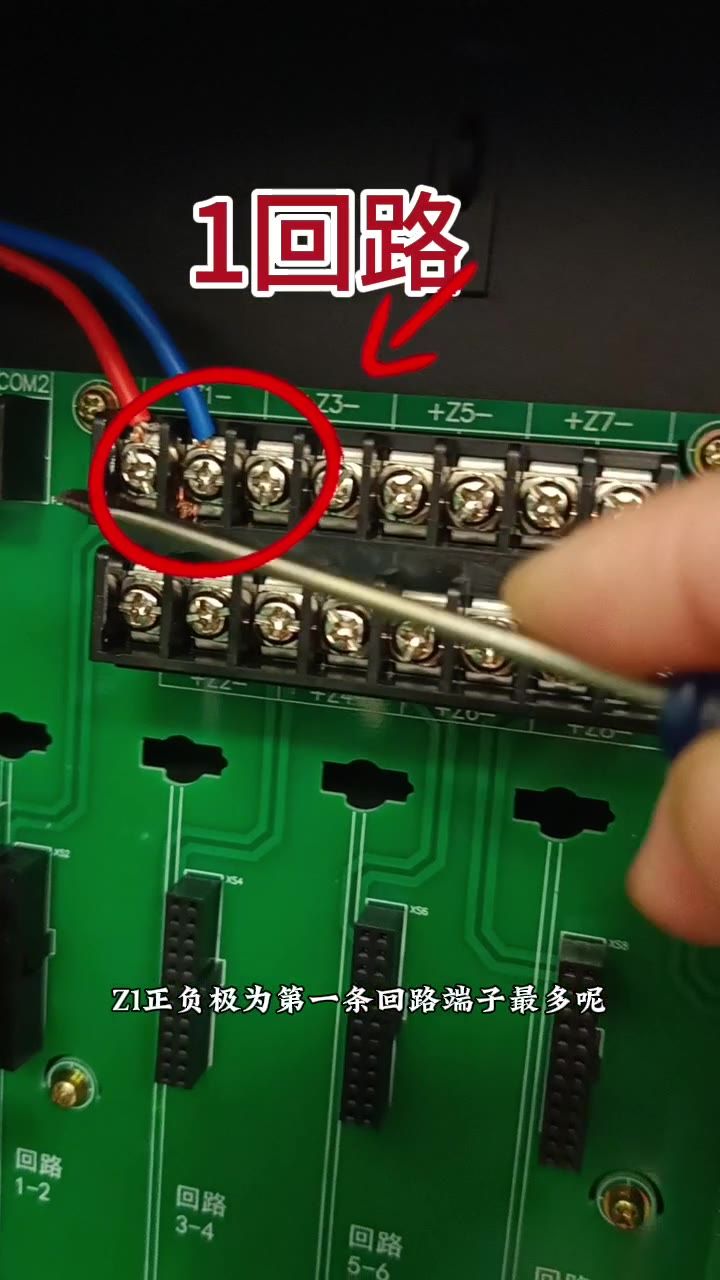

先看回路总线。所有前端设备——感烟、手报、模块、声光、火灾显示盘——都是通过一组二线制线接入报警主机。Z1 正负极是第一条回路端子，最多可以拓展成 8 个消防回路。

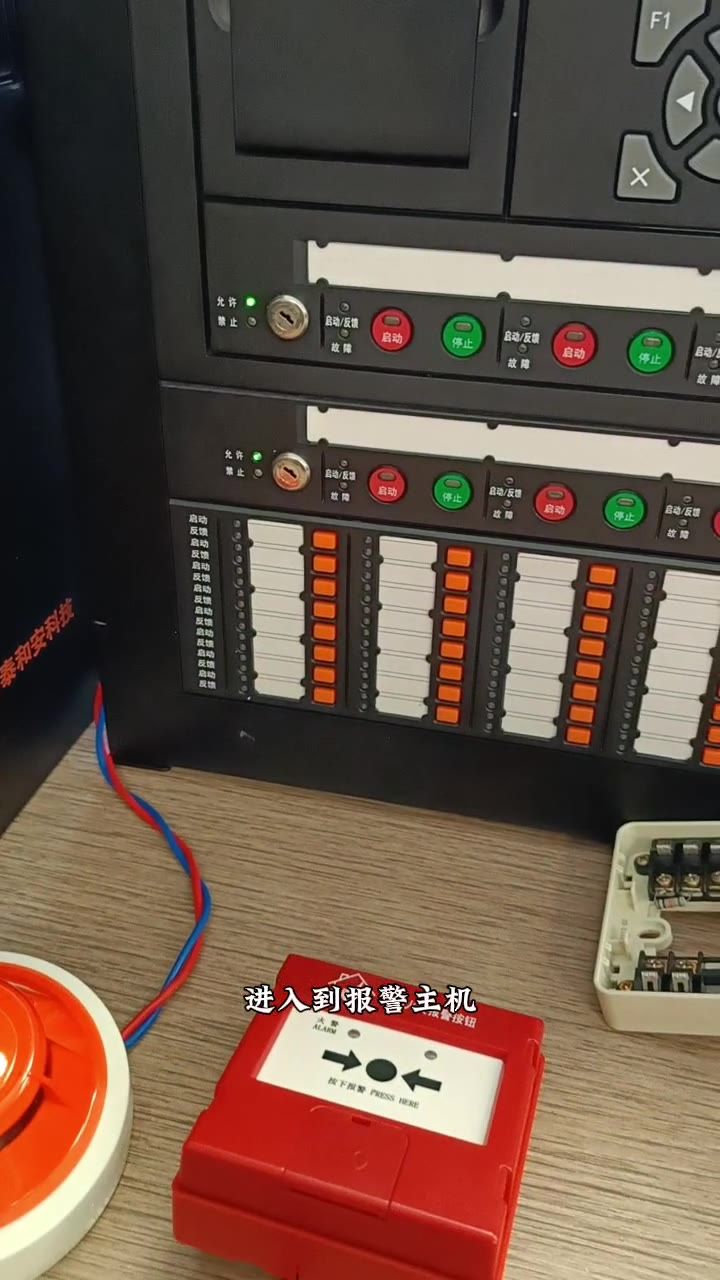

前端设备接入报警主机
Z1 正负极为第一条回路端子

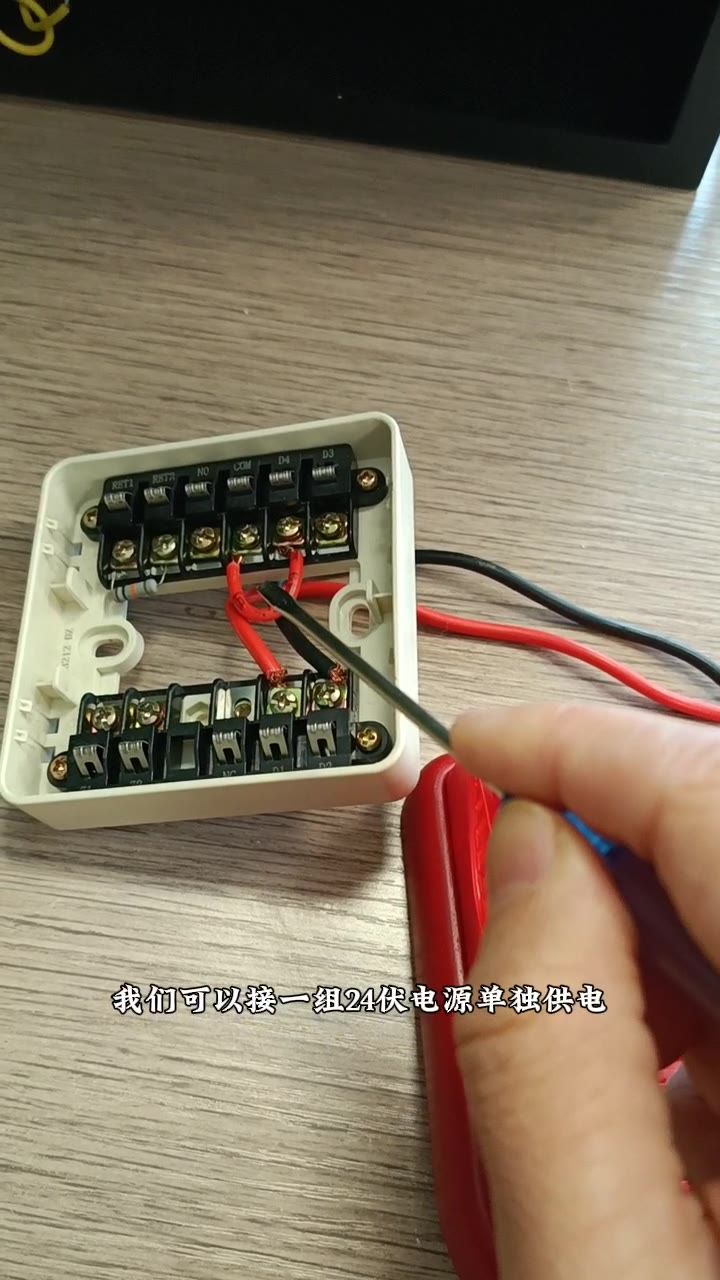

第二组是 24 伏电源线。现场有四线制声光或者四线制模块的时候，单独接一组 24 伏电源给它供电。
24 伏电源单独供电

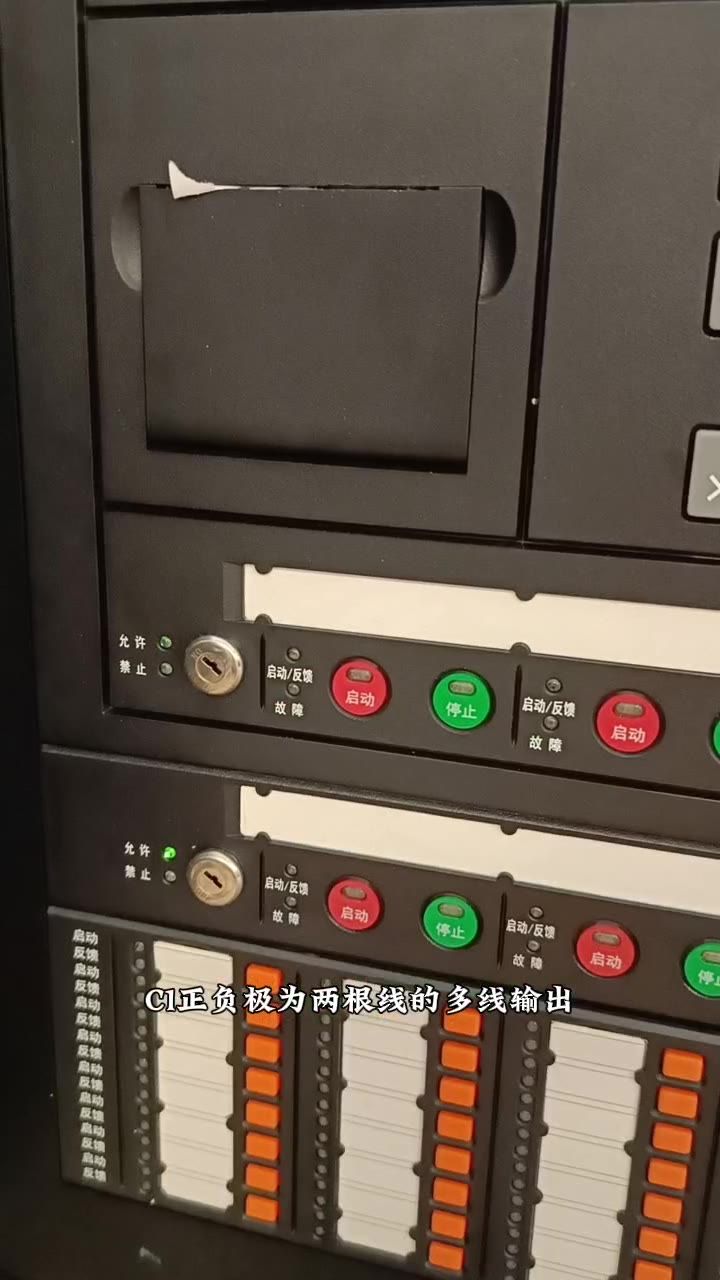

第三组是多线应用。C1 正负极是两根线的多线输出，主机自带多线盘，用于输出控制风机、水泵，一组负责启、一组负责停。
C1 正负极多线输出

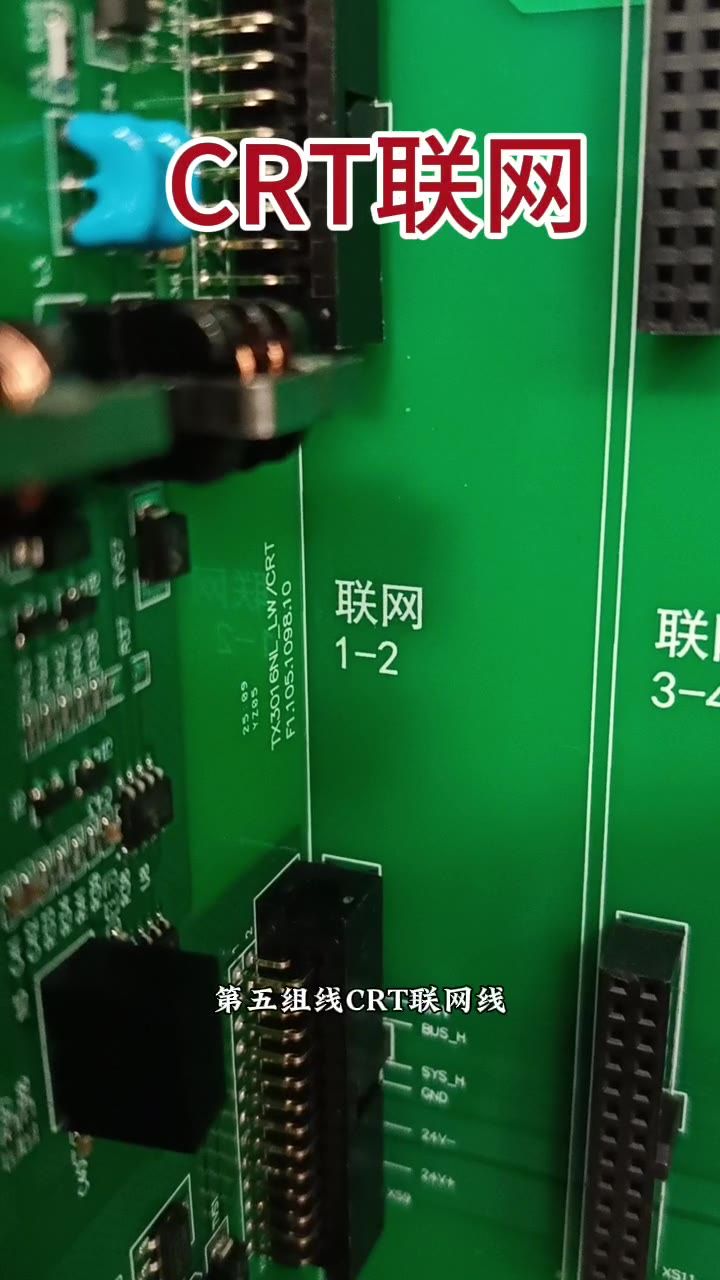

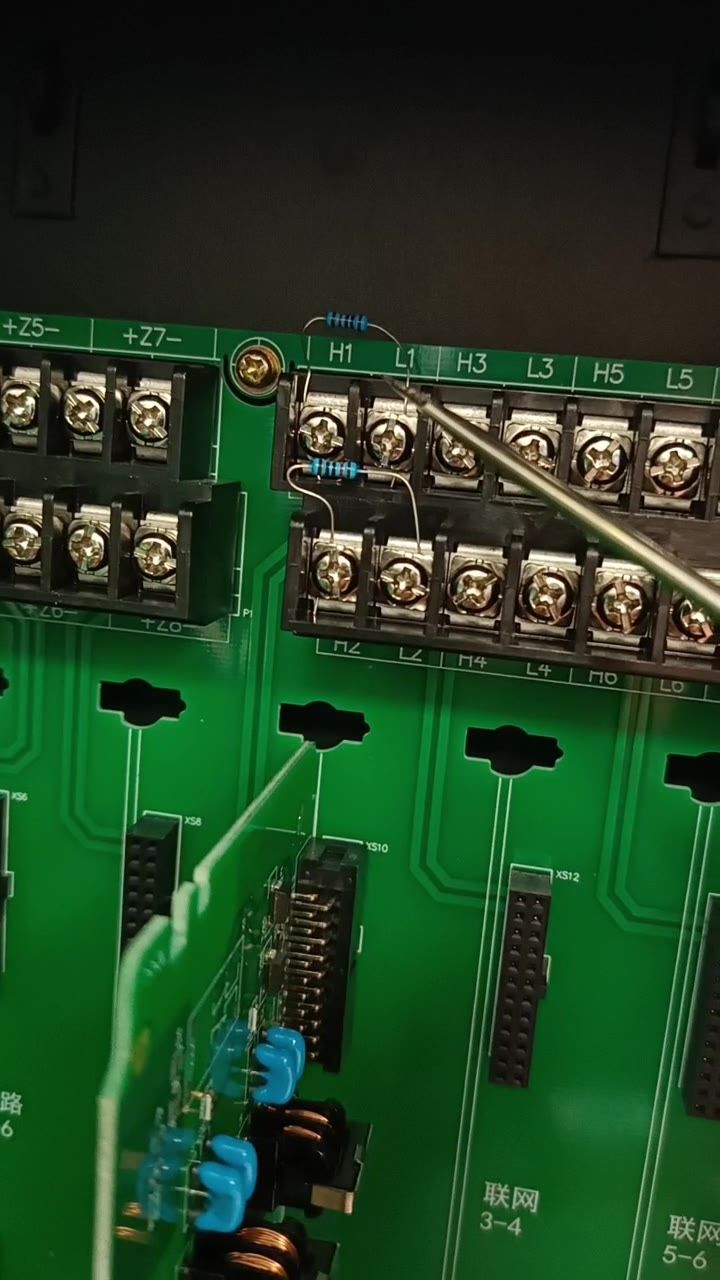

第四组是 H1、L1 联网端子，用于和消防报警主机的集中机进行联网。第五组是 CRT 联网线，拓展 CRT 联网卡之后，通过联网线做联网操作。
H1L1 联网端子
CRT 联网线
接线顺序建议从回路总线开始，它是设备量最大、最核心的一路；24 伏单独走一路给四线制设备；多线、联网线、CRT 按现场有没有对应设备来决定接不接。接完按端子标识核对一遍，尤其 Z1 正负、C1 正负的极性别接反。

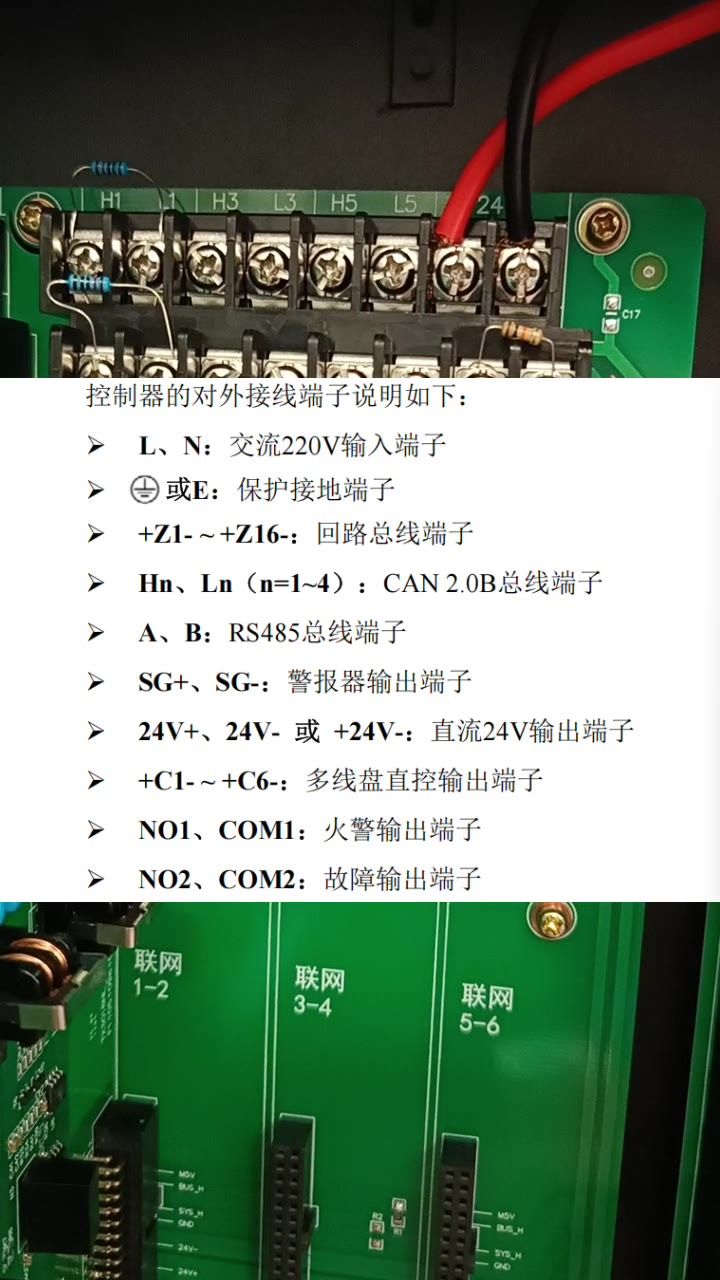

各组端子整体接线
备注：本文由泰和安品牌官方工程师撰写，依据现场调试实录整理。不同型号主机的菜单层级和按键定义会有出入，操作前翻一下对应机型的使用说明更稳妥。
