泰和安 NL 系列主机的多线盘有哪些新变化？盘数、钥匙、接线方式都有调整，装配和接线前先认清楚。
先看盘数和控制点。3008NL 系列主机标配两块多线盘，其中一块装在主面板里，另一块可以通过 EU 装配扩展。标配是 12 个多线控制点，一个控制点带一组启、一组停两个按钮，对应现场一台风机或者水泵的启停。
主面板装配的多线盘

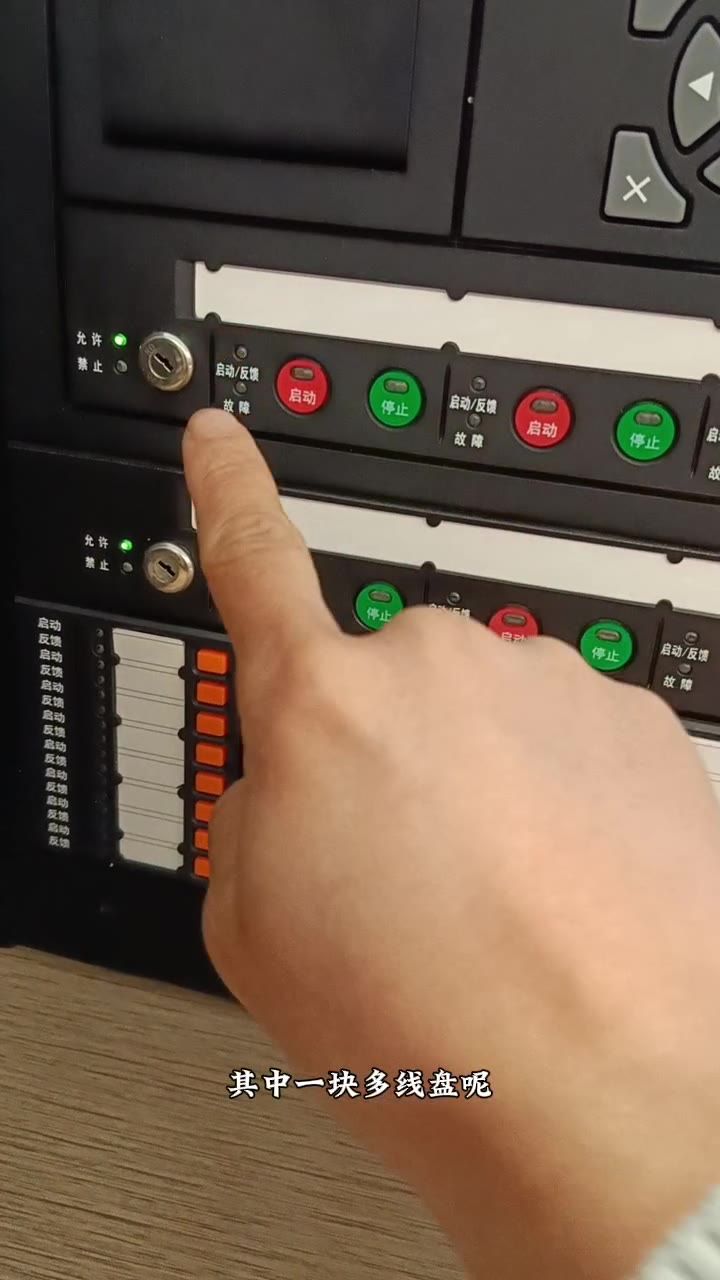

一块装在主面板一块可扩展

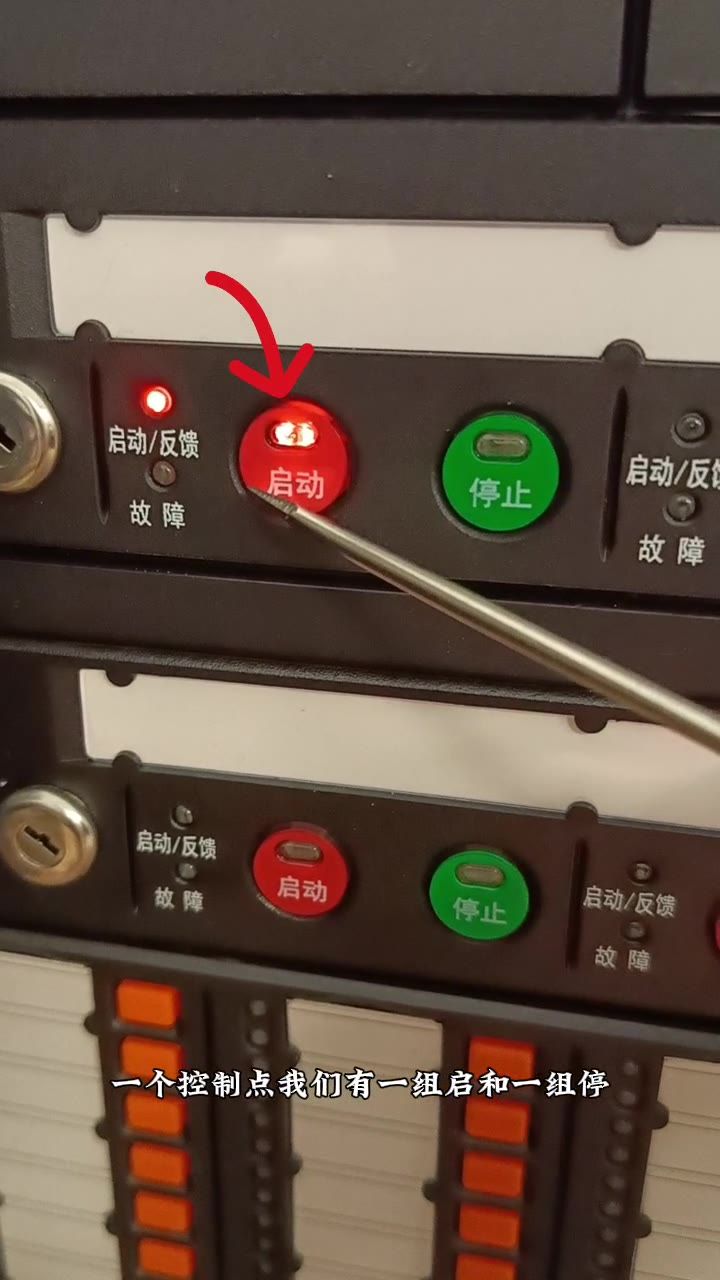

一个控制点一组启一组停
第二个变化是控制钥匙。多线盘的钥匙从普通塑料钥匙换成了金属锁、金属钥匙。启动多线的时候，要用专用钥匙解锁、把钥匙打到允许状态再去按多线点，防止误动作。

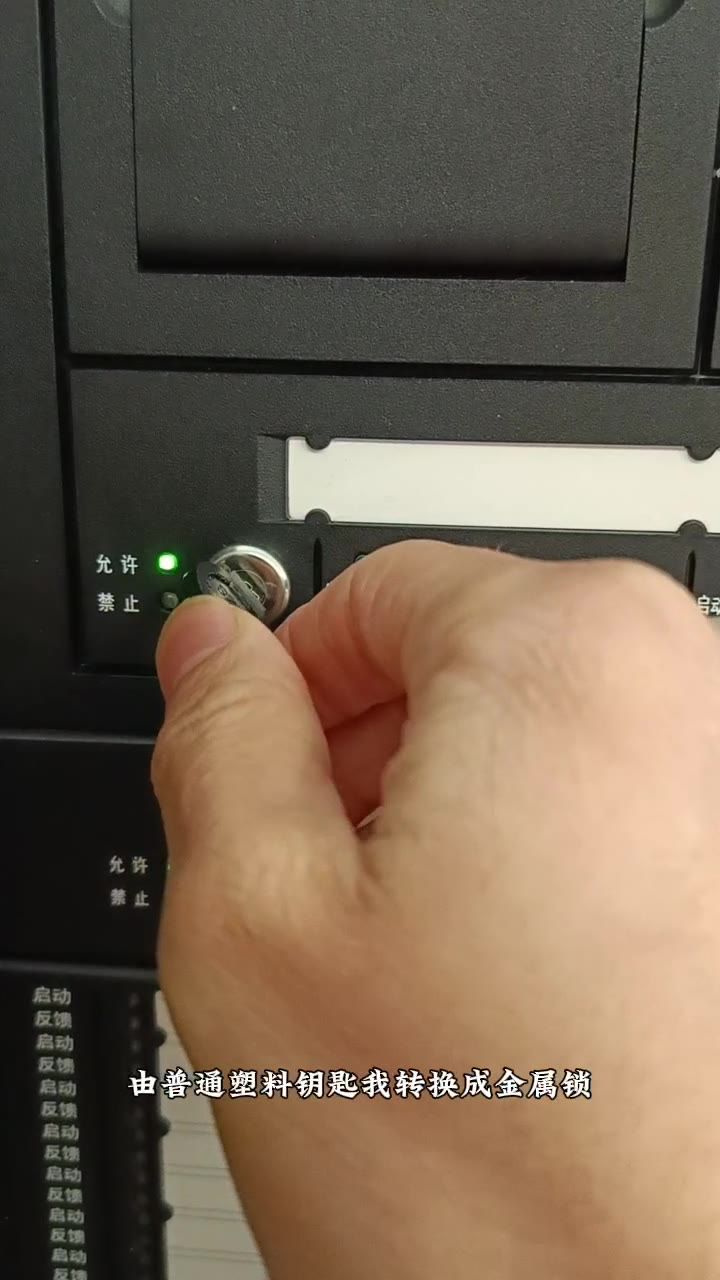

塑料钥匙换成金属锁金属钥匙

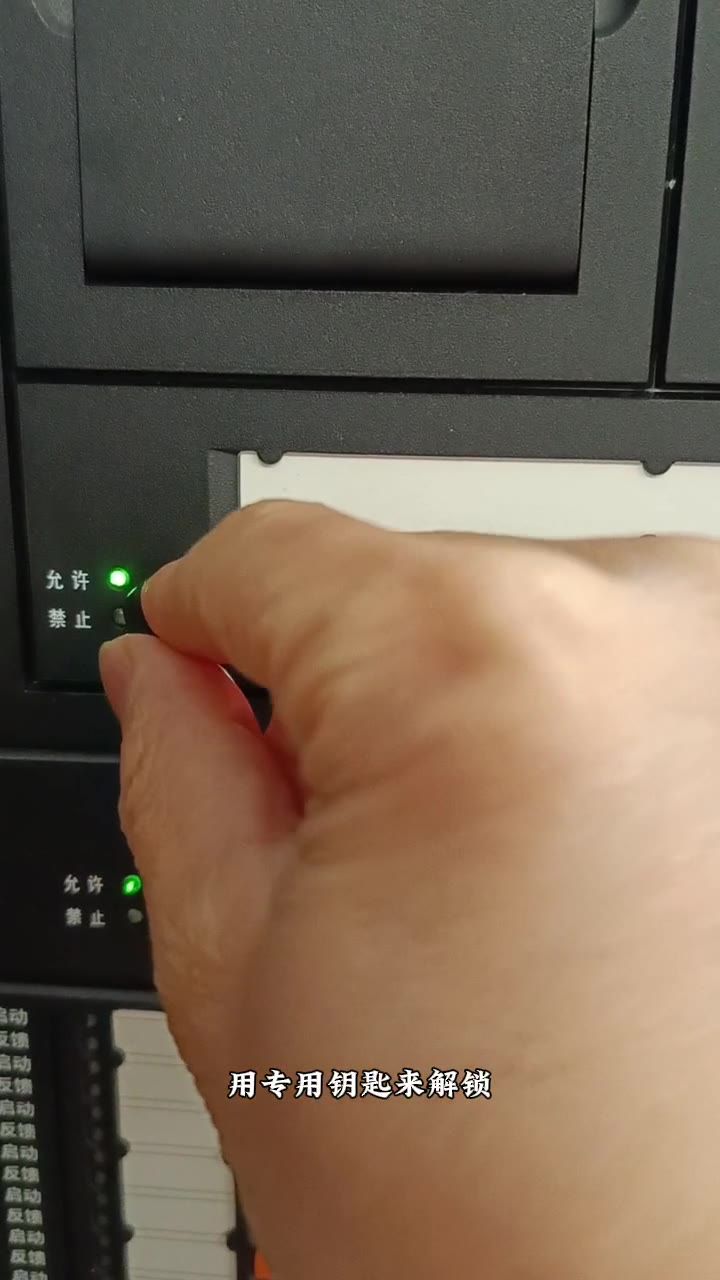

用专用钥匙解锁允许状态
第三个变化在接线。多线控制盘连接内部进线板时，是通过一组网线来做通讯和供电连接，不再是过去那种一控到底的直拉线。每个多线控制点还是 2 线制的输出控制。

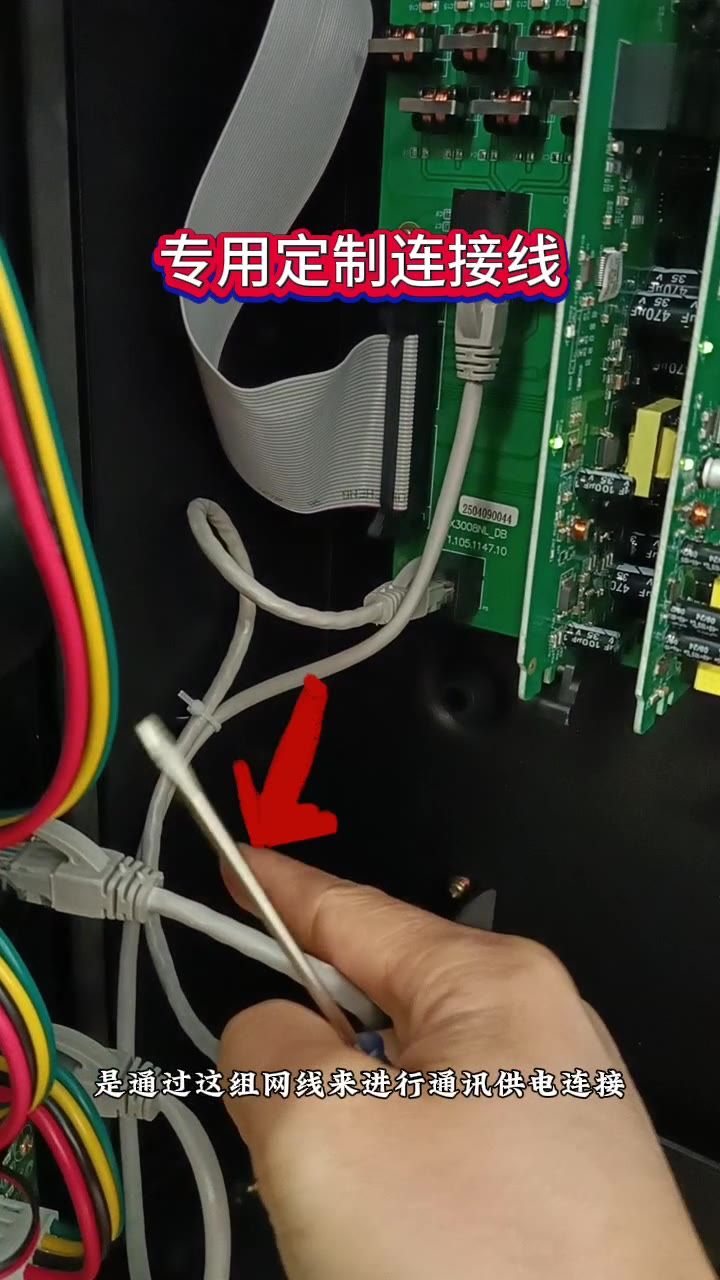

通过网线进行通讯供电连接

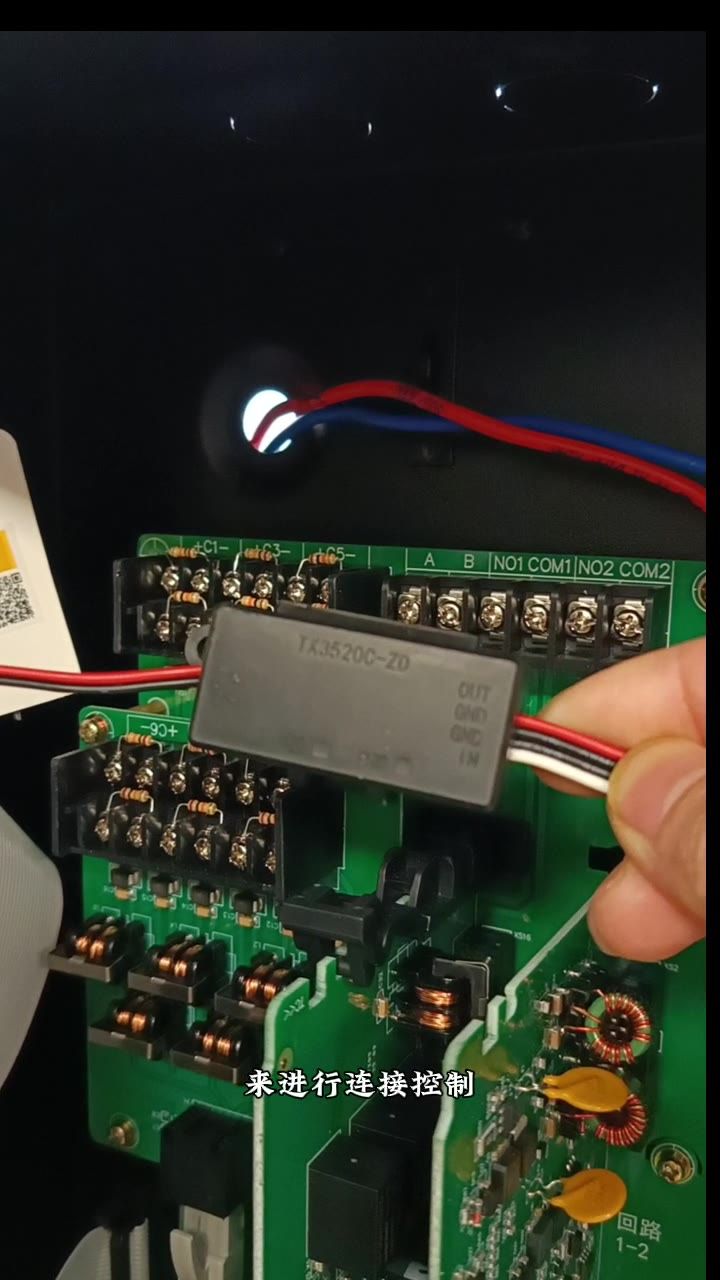

每个控制点二线制输出控制
接风机、水泵的时候，依然用 3520C-ZD 终端器来做连接控制。查询信息走“信息查询→本机信息→多线盘信息”，1 号盘、2 号盘各 6 个控制点，都能在这里查看到。

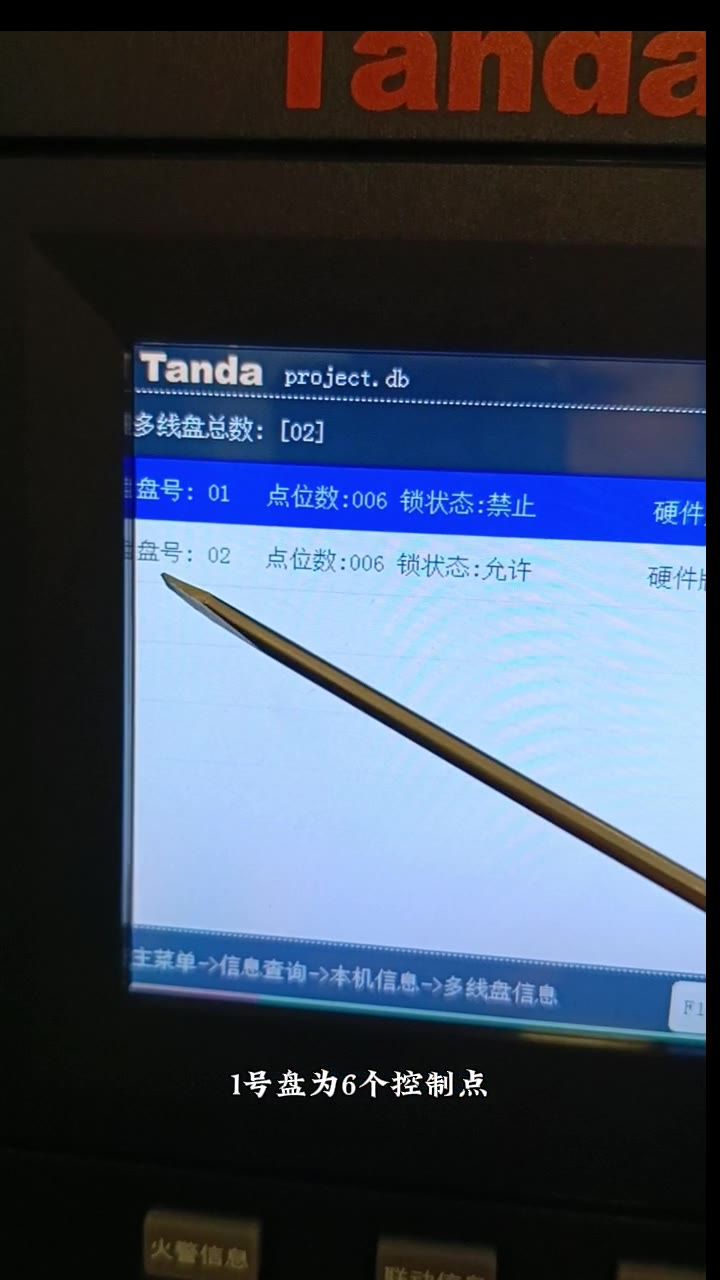

本机信息多线盘信息查询

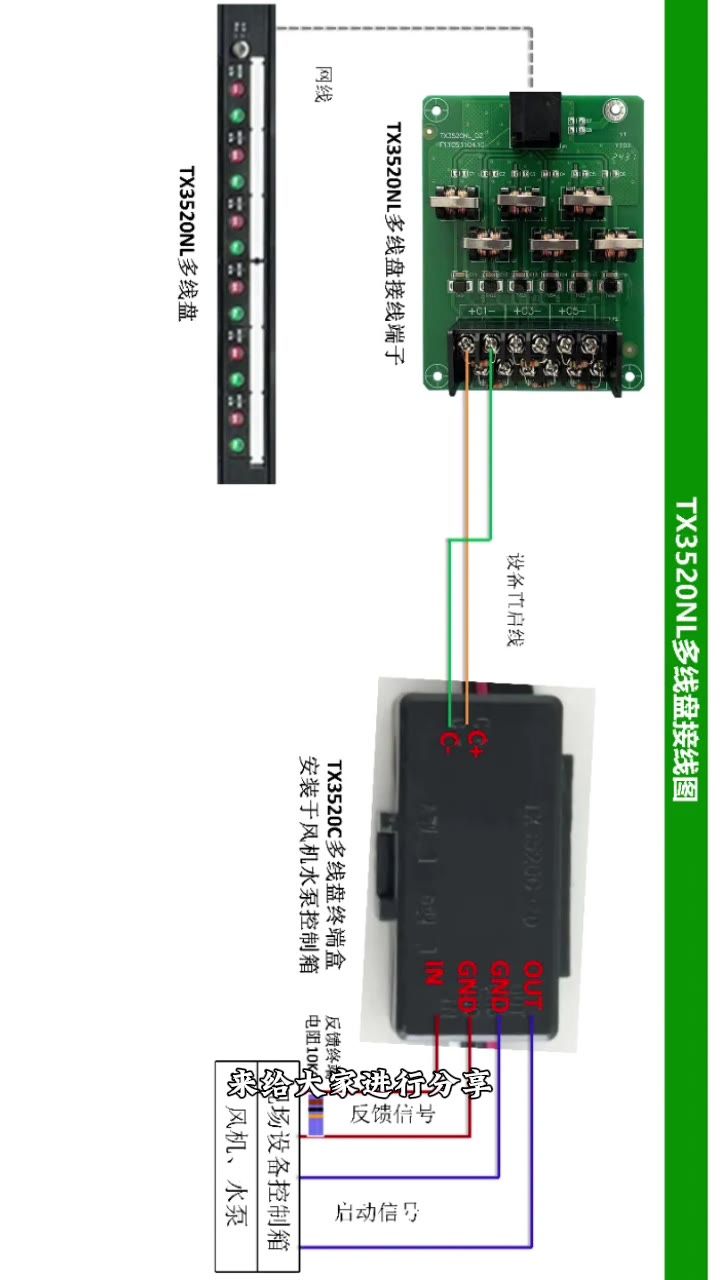

多线输出控制原理图
理解多线盘的关键就一句：盘数从单块变标配两块、钥匙从塑料变金属、内部连接从直拉线变网线通讯。接线前对着多线输出控制原理图走一遍，风机水泵的启停控制不会接错。
备注：本文由泰和安品牌官方工程师撰写，依据现场调试实录整理。不同型号主机的菜单层级和按键定义会有出入，操作前翻一下对应机型的使用说明更稳妥。
