多线盘报“未定义”故障怎么排查？这个故障一般能定位到具体的盘号和地址，剩下的就是补定义、查线路两步。
先看懂故障信息的含义。比如屏幕上显示“多线盘 3 号盘 3 地址未定义”，指的是报警主机装配的多线控制盘上，3 号地址对应的第三个多线控制点还没有在主机里做定义。一个控制点通常是一组启动加一组停止，对应现场一台风机或者水泵。

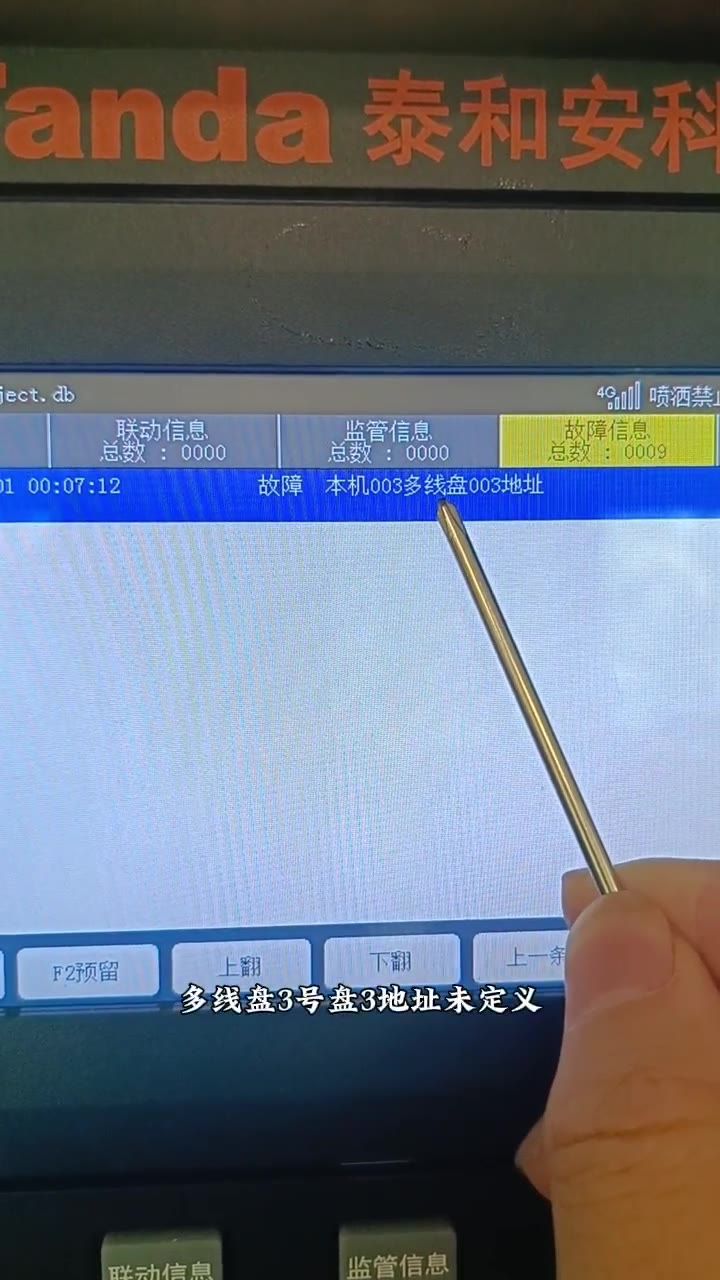

多线盘 3 号盘 3 地址未定义

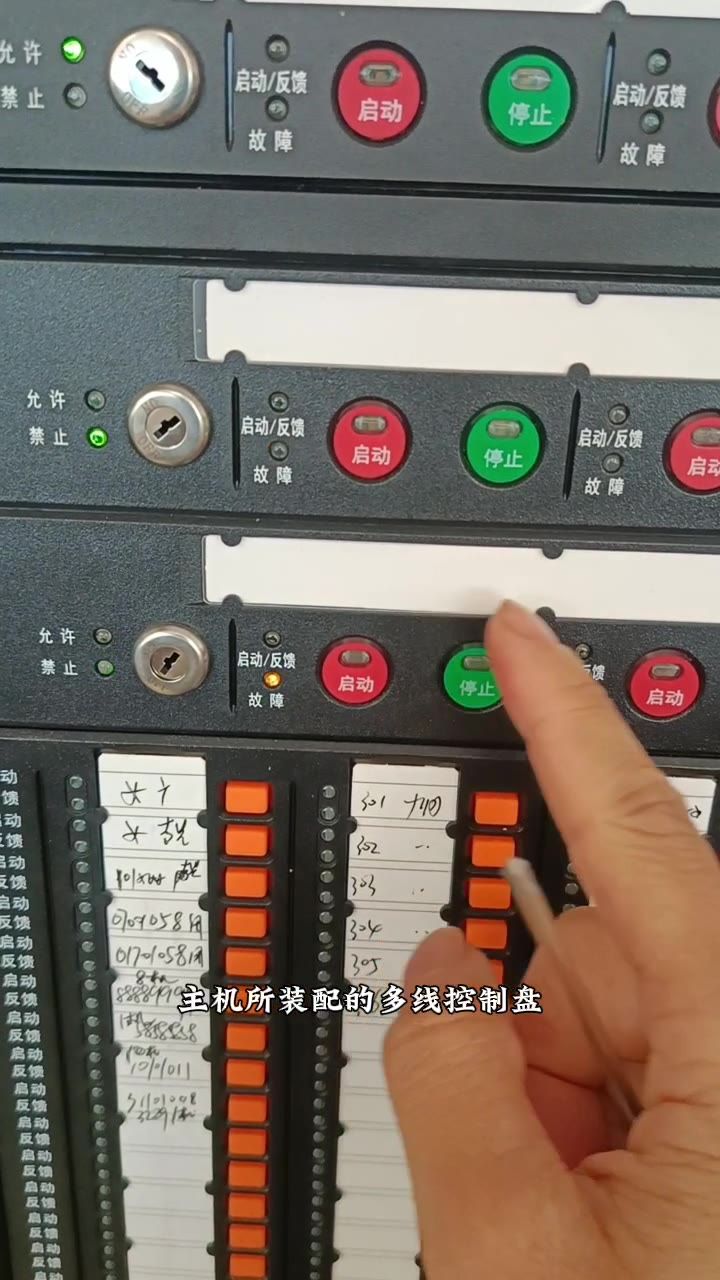

主机装配的多线控制盘

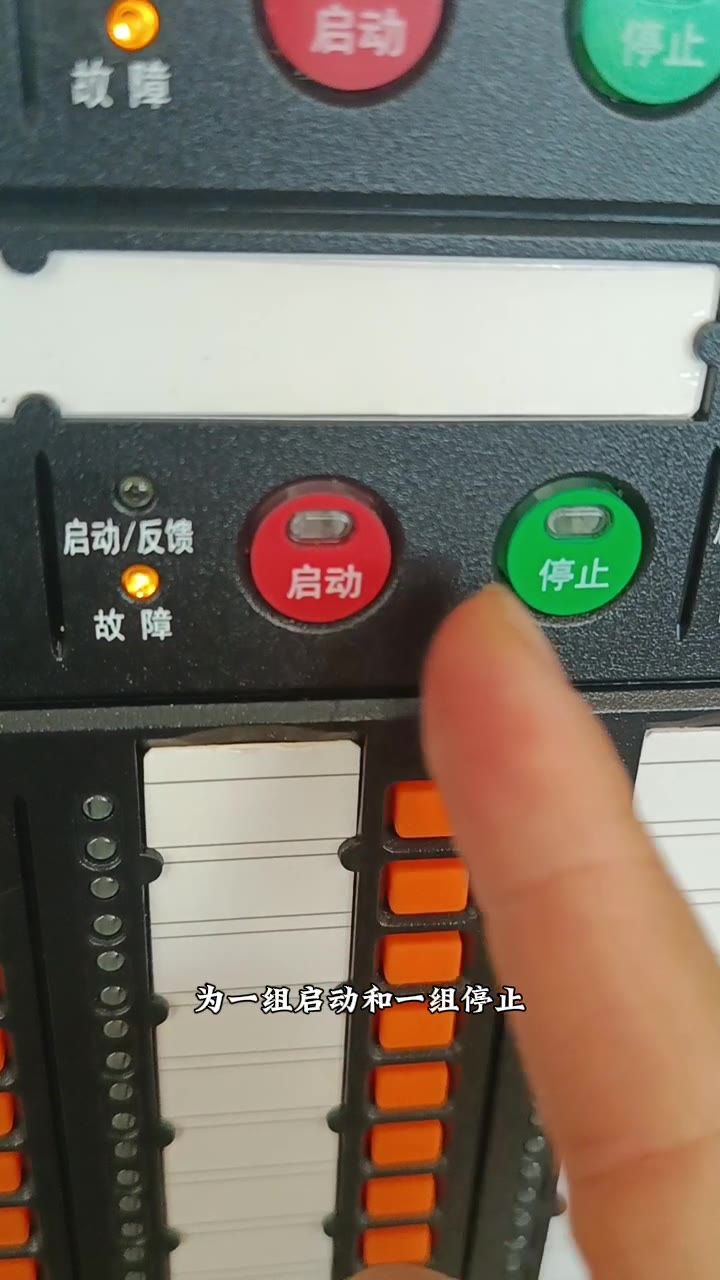

一组启动一组停止
报未定义的时候，多线盘面板上的故障灯通常会变成常亮。这时候先确认第三个点到底接的是风机还是水泵，搞不清就翻现场竣工图或者盘面标签。设备类型不确定，后续定义容易设错。

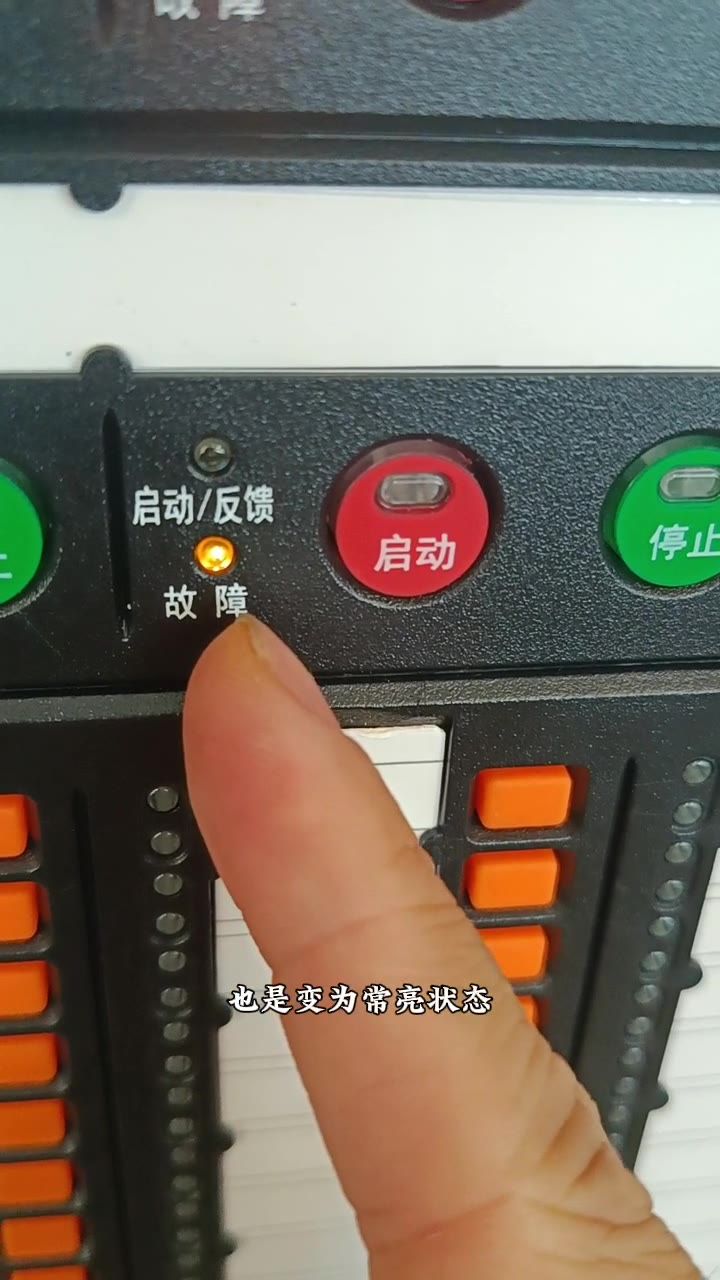

多线盘故障灯常亮
第一步，在主机里做多线盘定义。菜单路径是主菜单→系统设置→控制器设置→多线盘定义。进入后输入盘号，比如 1 号盘，键值设为 3，设备类型按现场实际选——接的是排烟风机就选 189，输出类型选电平输出。

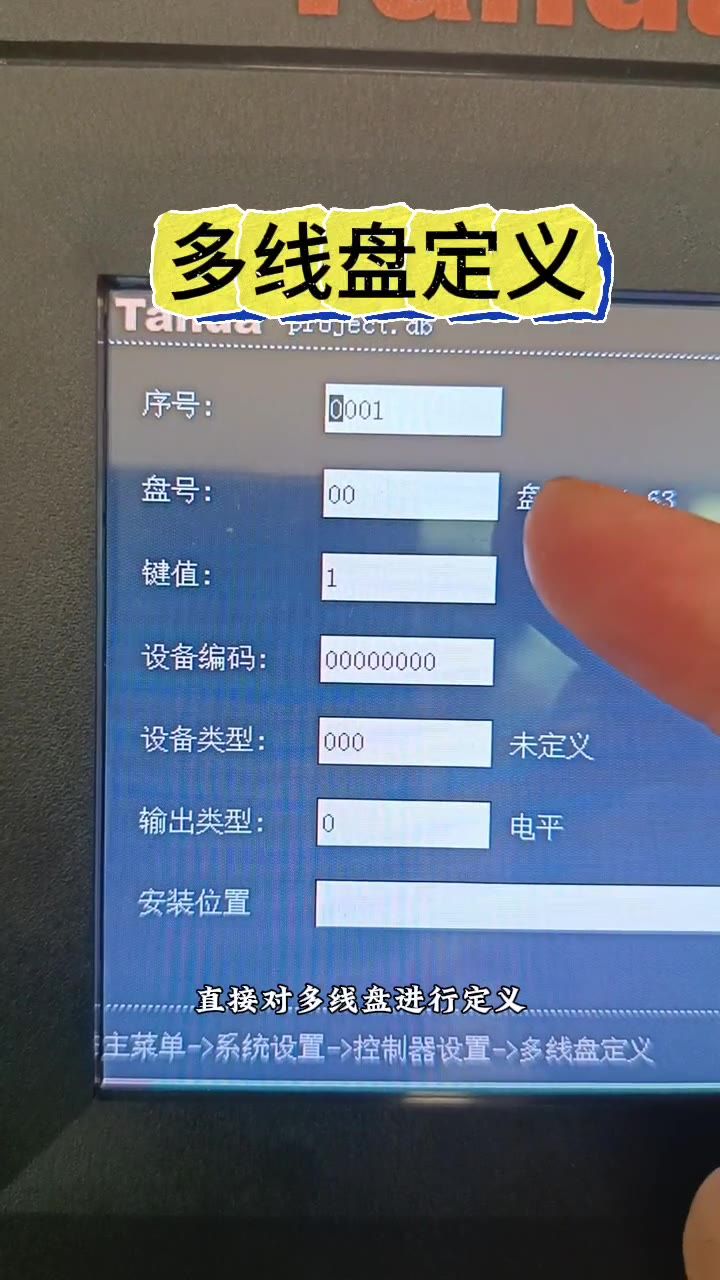

多线盘定义菜单

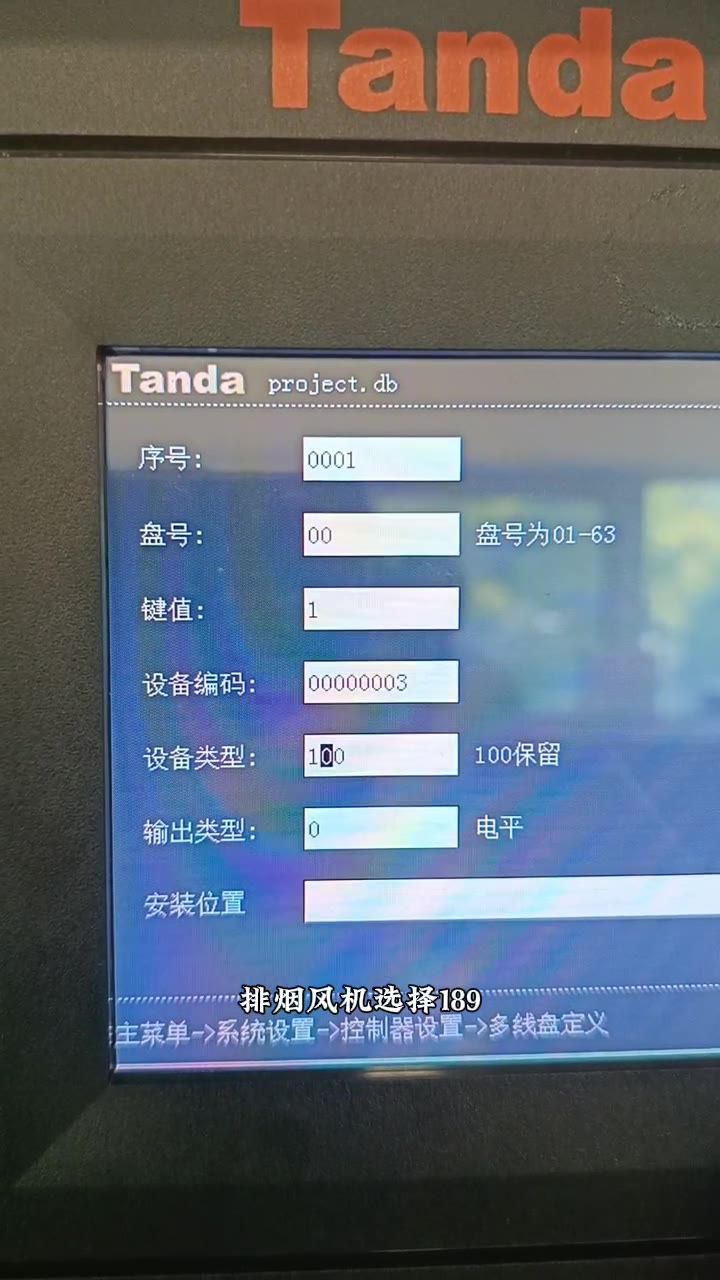

排烟风机选设备类型 189

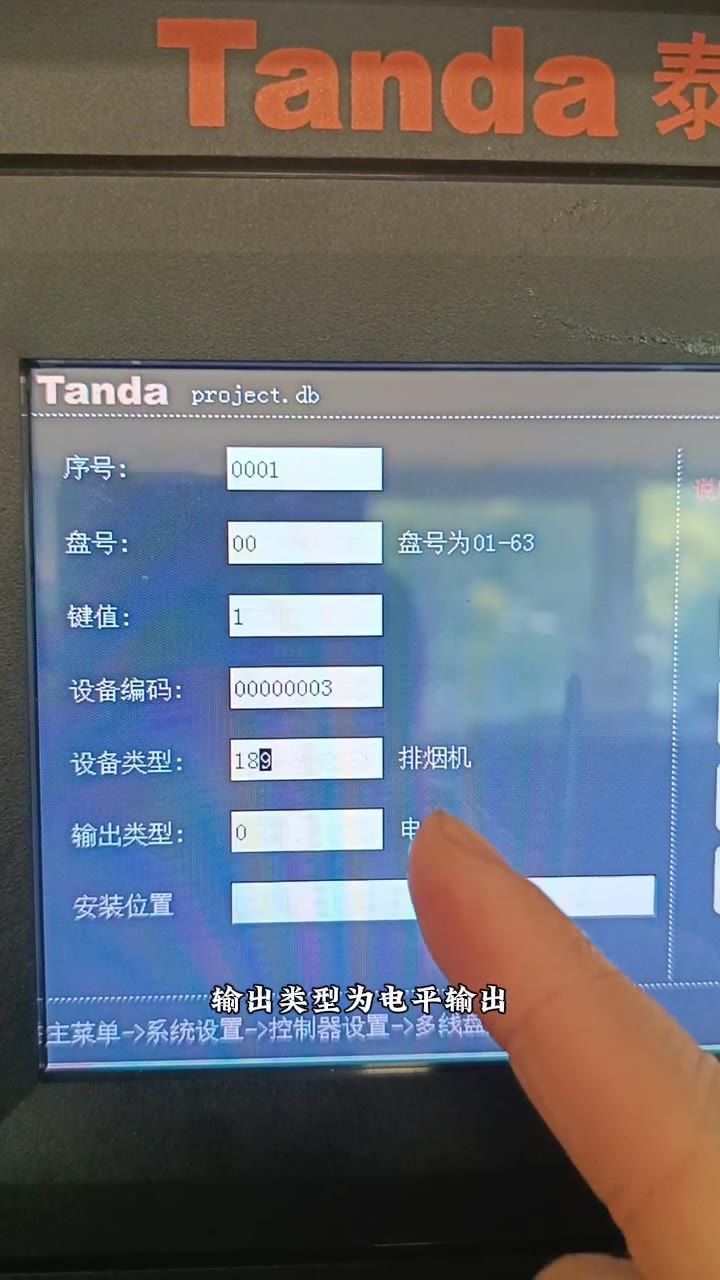

输出类型设为电平输出
定义的目的，是让现场这个点发生故障时，主机能直接显示出设备类型和设备名称，而不是只甩一句“未定义”给你。定义做对之后，故障信息里就会带上具体的盘号、地址和设备类型。

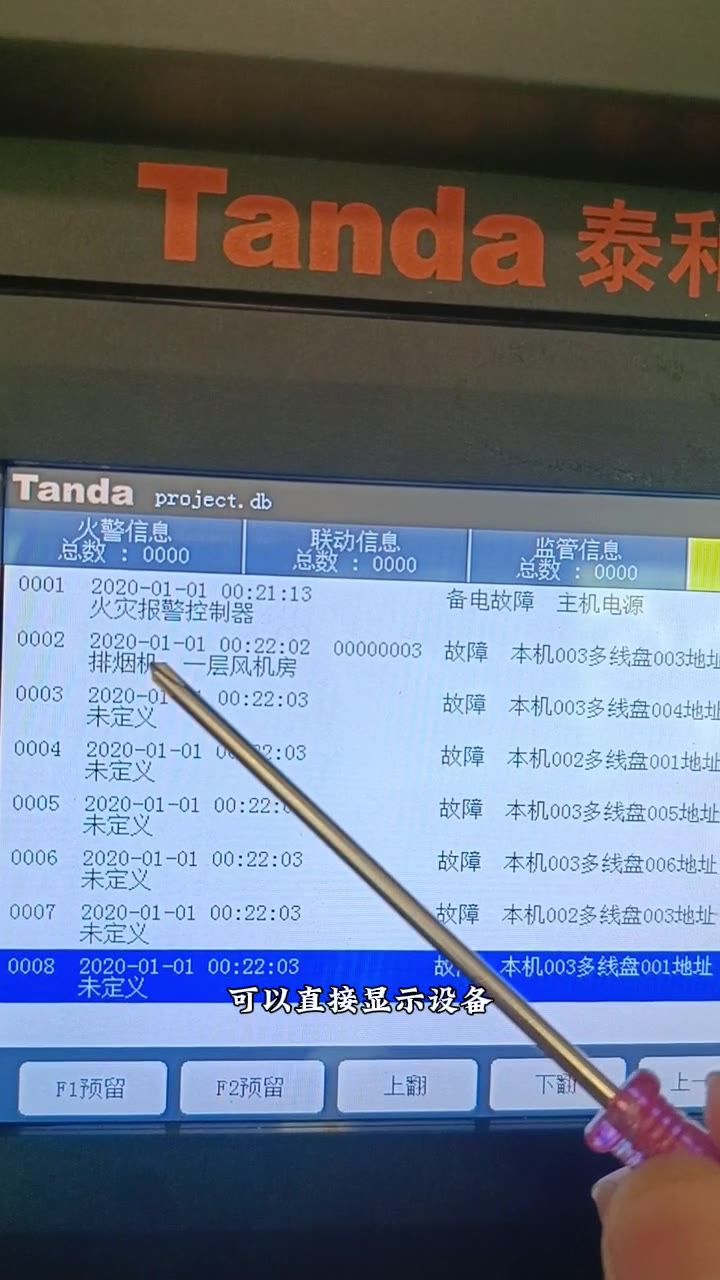

本机 003 多线盘 001 地址未定义
第二步查线路。定义做完了故障还在，就要查多线盘后端的接线，以及现场风机房里的多线终端器连接、多线点的连接是否正常。多线直启链路里的终端器如果没接或者接线松脱，主机会检测到线路状态异常，同样报未定义或者线路故障。

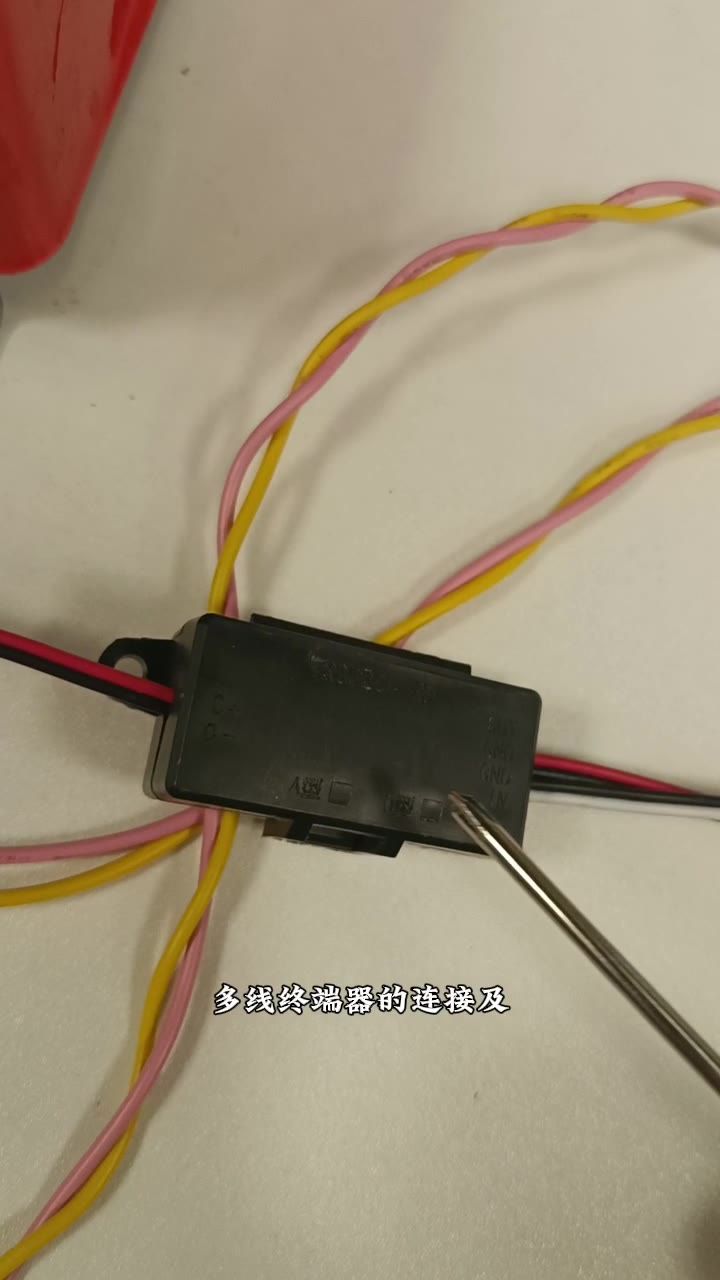

检查多线终端器连接
多线盘这类故障，现场常见的就是“接了设备没做定义”和“做了定义没查线路”两种情况。先把设备类型定义准，再沿着多线盘后端到风机房的整条直启链路走一遍，多数未定义故障都能落到位。
备注：本文由泰和安品牌官方工程师撰写，依据现场调试实录整理。不同型号主机的菜单层级和按键定义会有出入，操作前翻一下对应机型的使用说明更稳妥。
