3211 模块（全称 TX3211 输入/输出模块）怎么接线？这块模块在线路里主要做有源脉冲输出，用来控制排烟口、排烟阀或者消防强切。接线分输入、输出、反馈三路，挨个捋一遍就清楚。
先看输入端。3211 模块接收报警主机的信号是一组二线制，接到主机的 Z1、Z2 端子上，也就是新国标主机第一路回路的 Z 正、Z 负端子。输入端没有额外的 24V 接线——二线制模块供电和通讯都靠这一对线过去，现场不需要再单独拉 24V 电源。

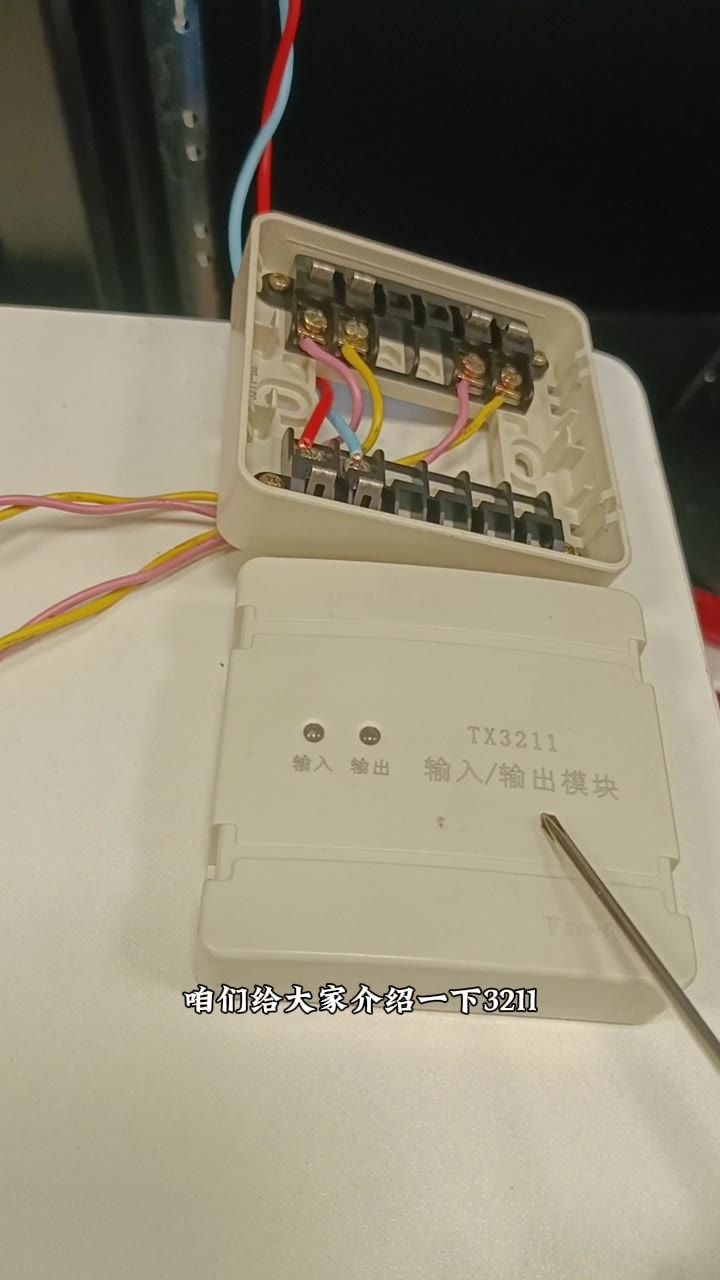

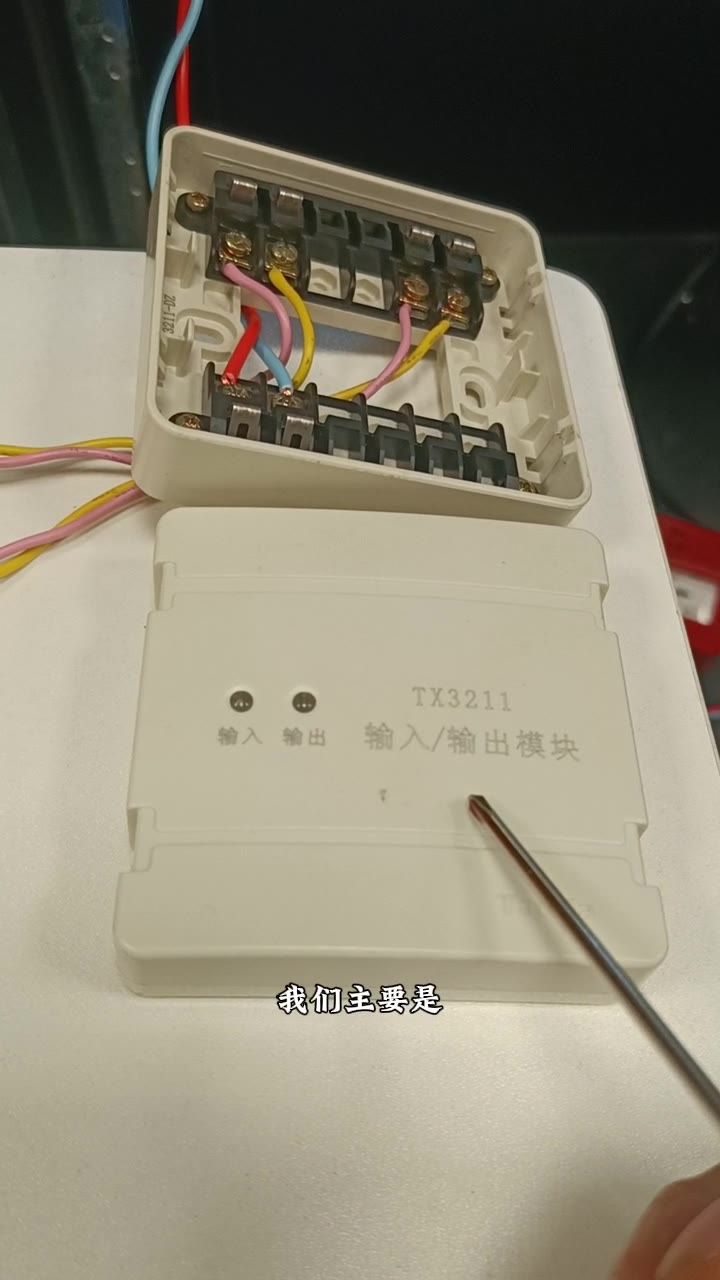

TX3211 输入/输出模块实物
模块有源脉冲输出方式

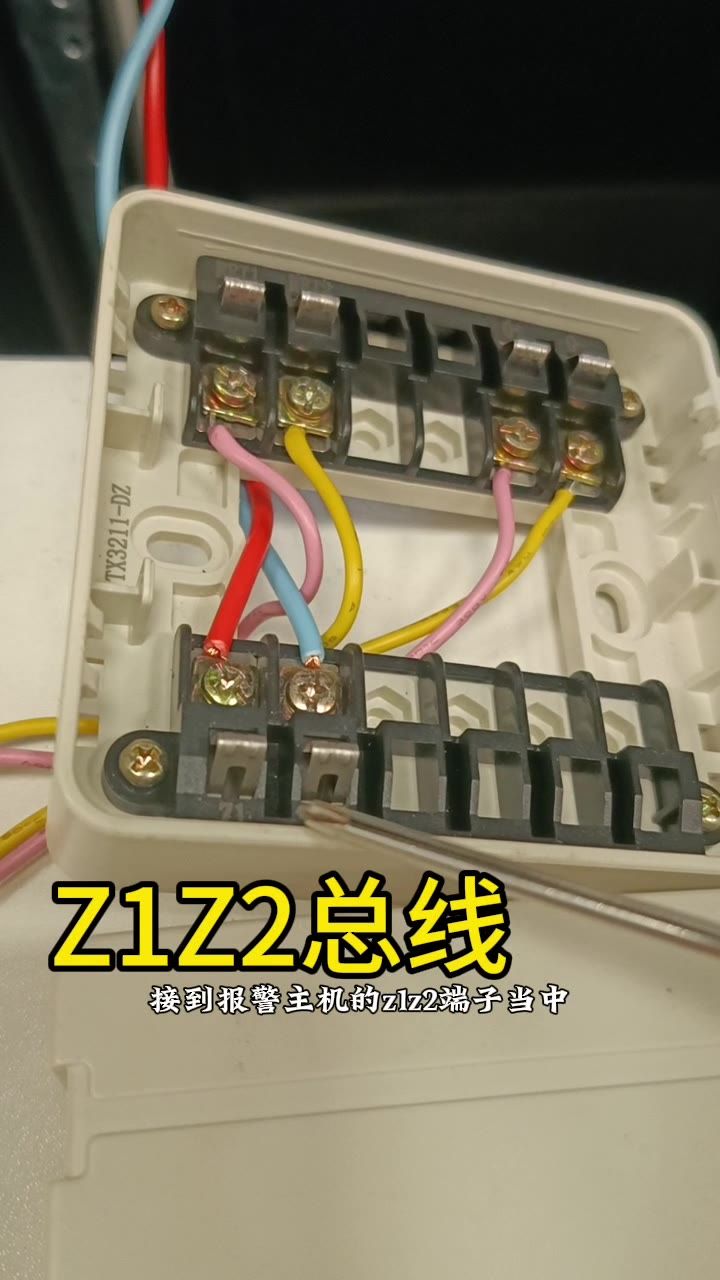

二线制输入接 Z1Z2 端子
输出端是这块模块的重点。模块外壳上如果标注的是“O 正 O 负”，表示这是一组有源输出。感烟探测器报火警之后，信号先到消防联动控制器，控制器再把联动命令通过总线送到 3211 模块，模块收到命令后输出灯会由闪烁变成常亮。

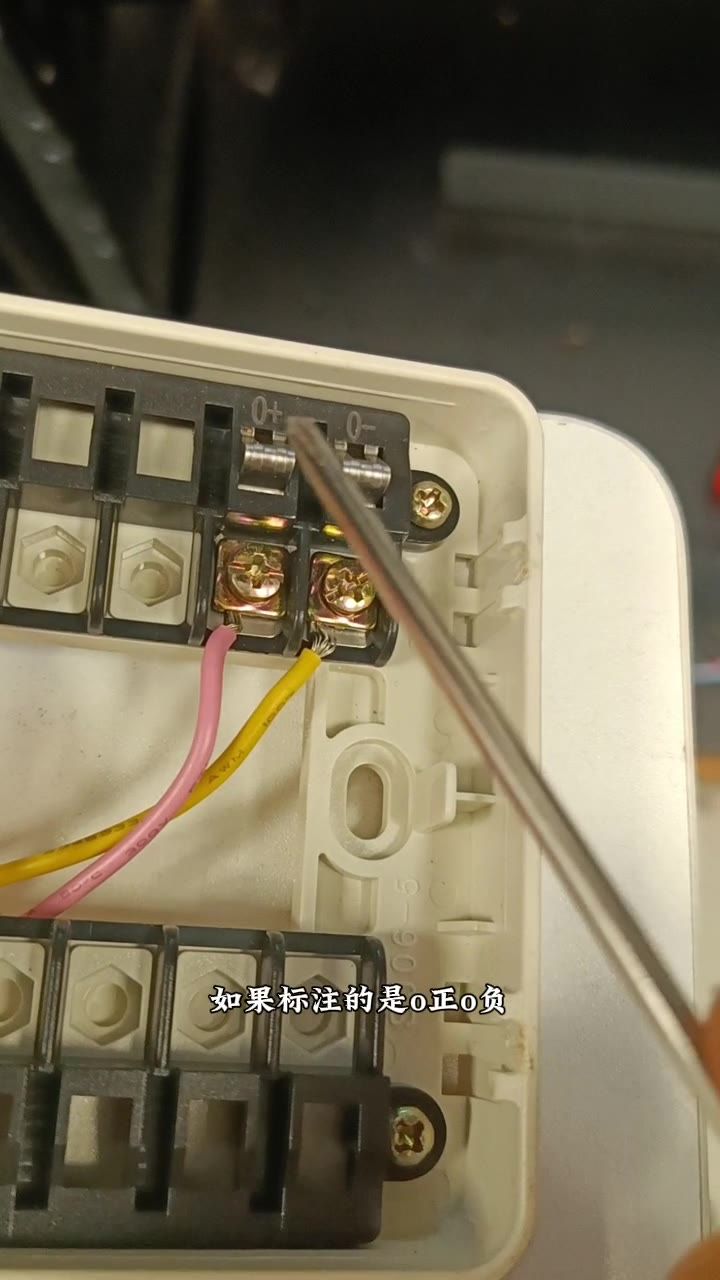

0 正 0 负有源输出标识

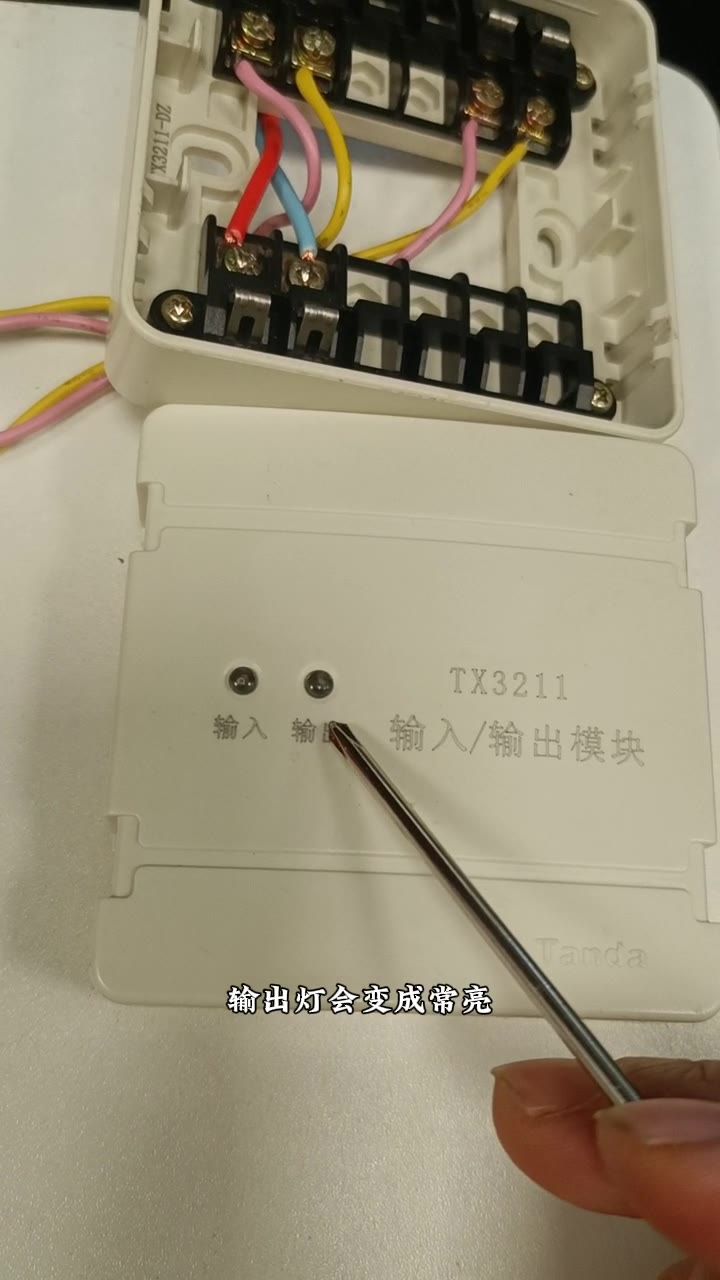

模块输出灯常亮
常亮的同时，模块的 O 正、O 负端会输出一组 24V 脉冲信号。这组 24V 接到排烟口的执行机构上——具体接在执行机构的白红动作端子上。24V 灌进来之后，排烟口内部的电磁机构动作，阀门从闭合状态切换到开启状态，烟道贯通。

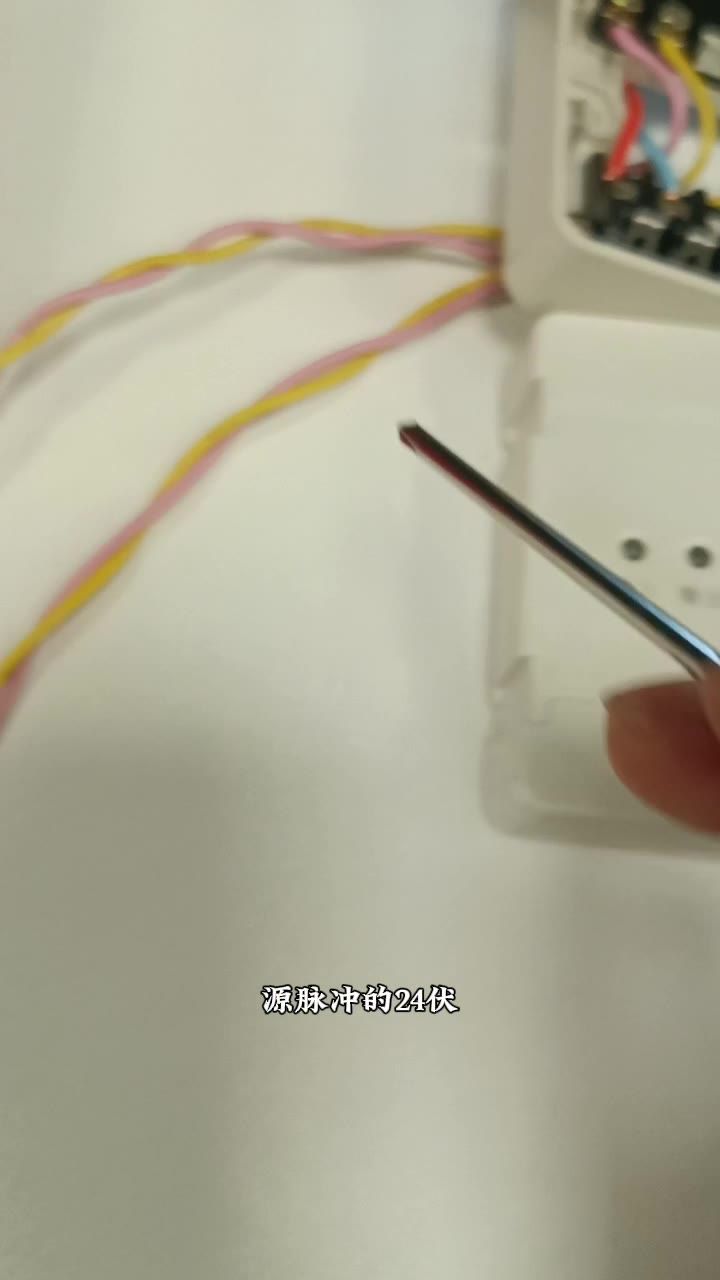

输出 24V 脉冲信号

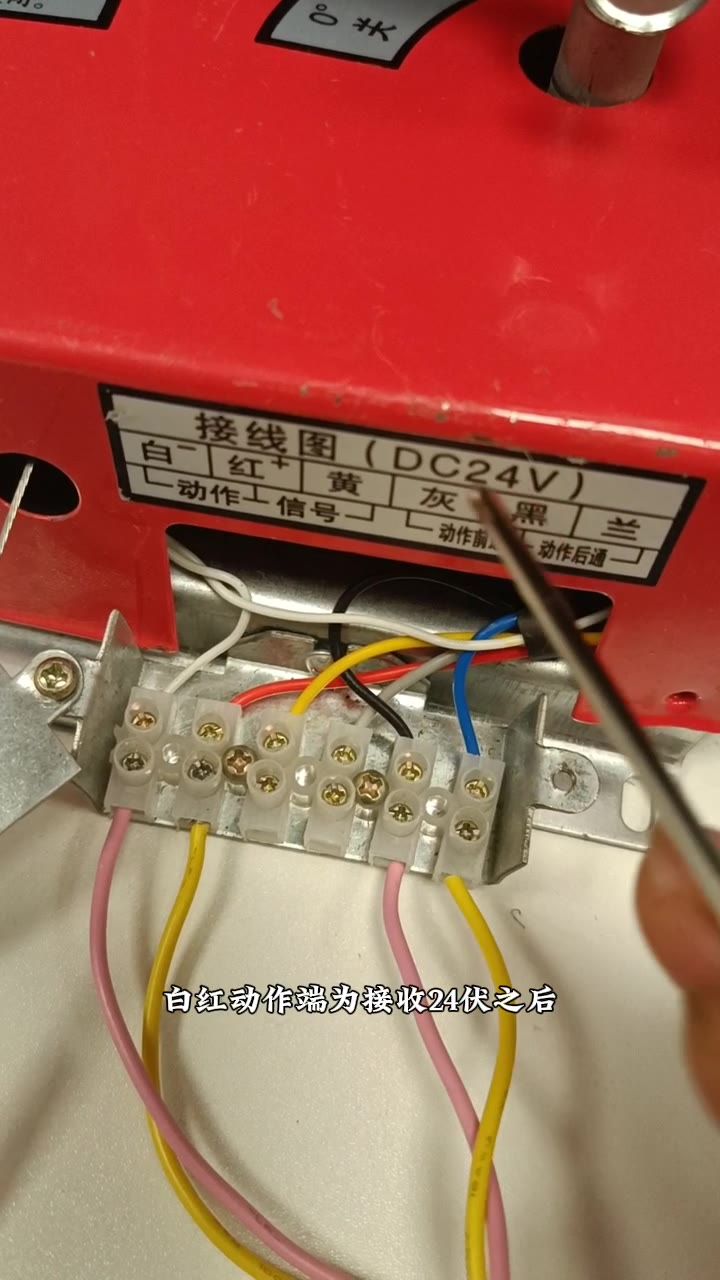

排烟口由闭合变开启
反馈这一路容易漏。排烟口打开之后，执行机构里有一组无源反馈触点——通常标记黑蓝两根线，动作前断开，动作后闭合。这组触点要引回到模块的 R1、R2 端子上，作为排烟口已经动作的反馈信号送回主机。没有这组反馈，主机只知道下了命令、不知道现场到底开没开，联动逻辑里后续的“反馈到位”条件就一直不成立。

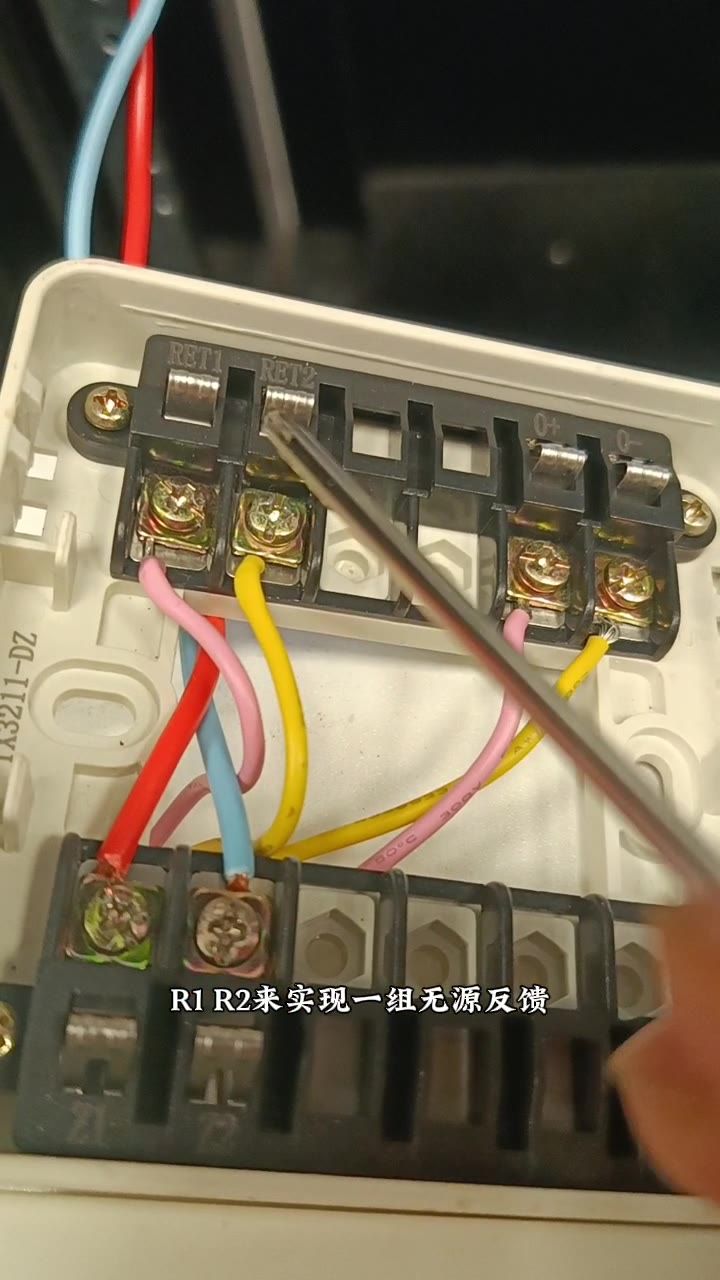

R1R2 接入无源反馈
三路都接好后，模块还没法直接用。3211 模块在挂上回路之前要先用拨码器编好地址号，地址范围看主机型号，一般 1~255 都能用，编完号再把模块插到底座上，回路供电一上，主机扫到地址就能识别出这台模块的设备类型。

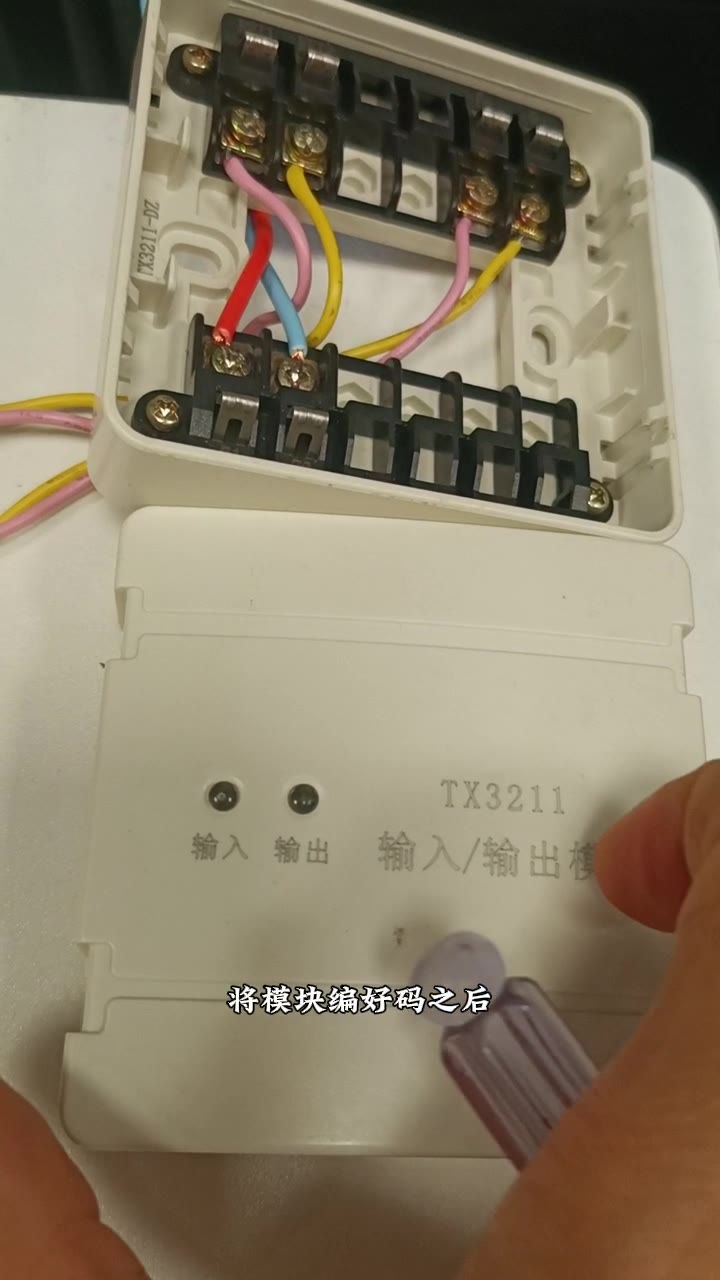

模块编好码插入底座
现场最常见的接错情况是输出和反馈接反——把 24V 脉冲线接到了 R1、R2 端子上。模块不会烧，但主机侧一直显示反馈断开，因为 R1R2 这两个端子本身是给无源触点用的，接了有源 24V 不仅没法识别，还可能损坏模块内部的反馈检测电路。接之前一定要对着模块外壳上的丝印图，认准 Z1Z2、O 正 O 负、R1R2 三组端子的位置，别靠颜色猜。
