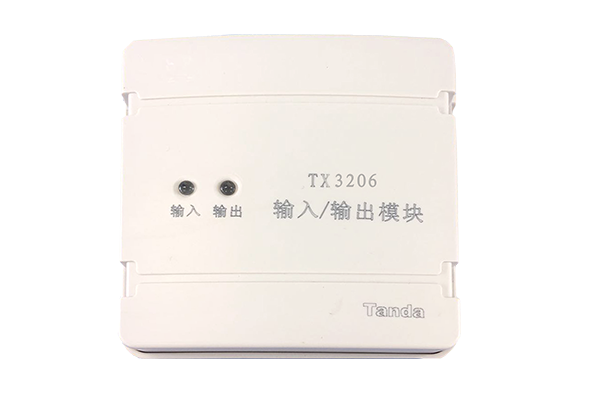

TX3206输入/输出模块
TX3206 输入/输出模块符合国家标准 GB 16806-2006《消防联动控制系统》。本模块用于控制具有动作信号输出的被动型消防设备(如：电梯、消防泵、风机等)，负责将火灾报警控制器的联动指令传送给受控设备，再将受控设备的动作反馈信号传送回火灾报警控制器。
产品说明书

  • 产品概述

★ 二总线，无极性；
★ 采用专用集成芯片；
★ 总线、输入线、输出线之间均采用隔离设计，减少外部干扰的影响；
★ 输入可设置为常开或常闭模式；
★ 有源输出；
★ 软硬件多级滤波，提高抗干扰能力；
★ 插拔式结构，方便施工安装。

名称参数
总线协议T3 协议
工作电压总线电压：15～28V（脉冲电压）
工作电流总线监视电流：≤1.2mA 总线动作电流：≤40mA
指 示 灯输入指示灯：红色（正常监视状态闪亮一次，故障状态闪亮两次，反馈状态常亮）
输出指示灯：红色（动作状态常亮）
编码方式电子编码（占一个总线地址点，编码范围在 1～242 之间任意设定）
输出容量DC24V/40mA
终端电阻10KΩ
线 制无极性二总线
使用环境温 度：-10℃～55℃，相对湿度：≤95%RH，不凝露
外形尺寸86mm×86mm×33mm（含底座）
重 量约 98g（含底座）
执行标准GB 16806-2006
