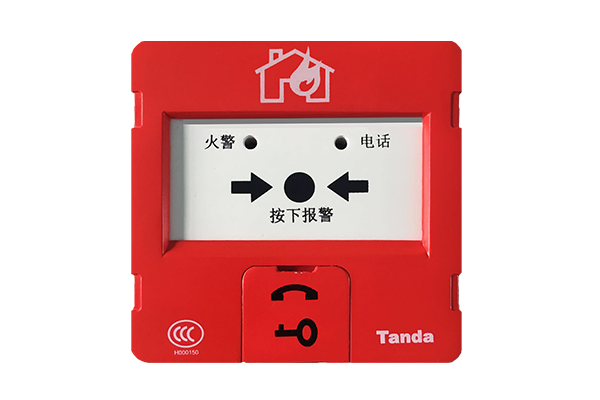

J-SJP-M-TX3142手动火灾报警按钮
J-SJP-M-TX3142 手动火灾报警按钮,结构美观大方,安装接线方便牢靠。当人工确认发生火灾后,按下报警按钮上的按片,即可向控制器发出报警信号,控制器接收到报警信号后,将显示出报警按钮的编码信息与安装位置信息并发出报警声响,将消防电话分机插入电话插孔即可与电话主机通讯。
  • 产品概述

★ 电子编码,无极性二线制;
★ 采用专用集成芯片,动作触点全密封设计;
★ 软硬件多级滤波,抗干扰能力强;
★ 专用复位钥匙,可重复使用;
★ 独立常开触点输出,可直接控制其他外部设备;
★ 带电话插孔,可用于消防电话系统;
★ 插拔式结构,接触可靠,方便安装、更换。

名称参数
工作电压总线 15-28V 脉冲电压
工作电流总线静态电流:≤0.5mA 总线报警电流:≤0.8mA
输出容量额定 DC30V/100mA 无源输出触点信号,接触电阻≤100mΩ
启动零件型式可重复使用型
复位方式用专用钥匙复位。产品报警后,打开报警按钮钥匙盖(如图 1)插入专用钥
匙向右扭动 90 度,产品即可复位
状态指示火警灯:红色,正常巡检时周期性闪亮,闪亮周期约 6s,报警后常亮,故障时灯灭或
无规律闪亮
电话灯:红色,正确链接电话线后约 10s 闪亮一次
线制无极性二线制
编码方式电子编码,编码范围(1~242)
使用环境户内,温度-10℃~+55℃,相对湿度≤95%RH,不凝露
壳体材料和颜色ABS,红色
外壳防护等级IP43
重量约 92.5g
外形尺寸90mm×90mm×34mm(带底座)
安装孔距60mm
执行标准GB 19880-2005
