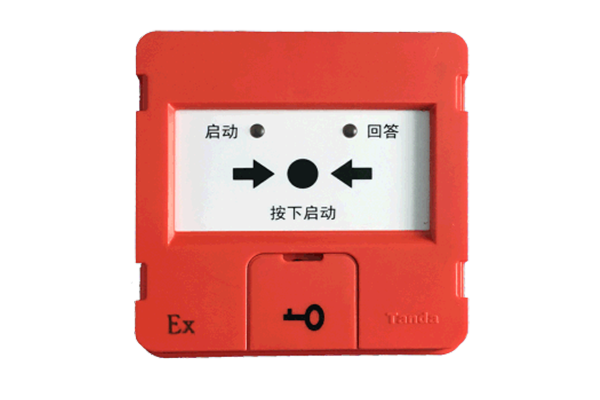

TX3154消火栓按钮（本安型）
TX3154 消火栓按钮为编码型，防爆类型为本质安全型，防爆标志为 Ex ib IIC T6 Gb，适用于石油、化工等行业具有防爆要求的 1 区及 2 区使用。本消火栓按钮采用无极性二总线的连接方式，防爆场所与 TX3400 隔离式安全栅配合使用，可接入本公司生产的 T3 系列火灾报 警控制器。当需启用消火栓按钮时，可直接按下按片，此时消火栓按钮的红色启动指示灯亮。火灾报警控制器在确认了消防水泵已启动运行后，就向消火栓按钮发出命令信号点亮绿色回答指示灯，表示消防水泵已启动运行。
产品说明书

  • 产品概述

★ 编码型，软硬件多级滤波，提高了消火栓按钮的抗干扰能力，对电磁干扰有良好的抑制能力；
★ 按片按下必须采用专用钥匙手动复位；
★ 按下消火栓按钮按片，可由消火栓按钮提供独立输出触点，可直接控制其它外部设备；
★ 编码方式为电子编码方式，可现场改写；
★ 带底座插拔式安装结构，便于工程施工布线。

名称参数
工作电压脉冲 15V～28V
工作电流总线静态电流：≤0.5mA 总线启动电流：≤2.5mA
输出容量额定 DC30V/100mA 无源输出触点信号，接触电阻≤100mΩ
防爆标志Ex ib IIC T6 Gb
防爆合格证CNEx20.0064x
本安参数Ui=22V, Ii=109mA, Pi=0.60W, Ci=0.11μF, Li=0mH
关联设备TX3400 隔离式安全栅，Uo=22V,Io=109mA,Po=0.60W,Co=0.12μF,Lo=2.0mH
启动零件形式可重复使用型
启动方式人工按下按片
复位方式用专用钥匙复位。产品启动后，打开消火栓按钮钥匙盖（如图 1）插入专用钥匙向右扭动 90 度，产品即可复位
状态指示启动指示灯，红色，正常巡检时周期性闪亮，闪亮周期约 6s，启动时常亮
回答指示灯，绿色，正常情况下不亮，有回答时常亮
线制无极性二总线，若需直接启泵控制，需将消火栓按钮与水泵控制箱连接
编码方式电子编码，编码范围（1～242）
使用环境温度-20℃～+55℃ ，相对湿度≤95%RH，不凝露
壳体材料防爆 ABS 红色
外壳防护等级IP43
重量约 92g(含底座)
外形尺寸90mm×90mm×34mm(含底座)
安装孔距60mm
执行标准GB 16806-2006、GB 3836.1-2010、GB 3836.4-2010
