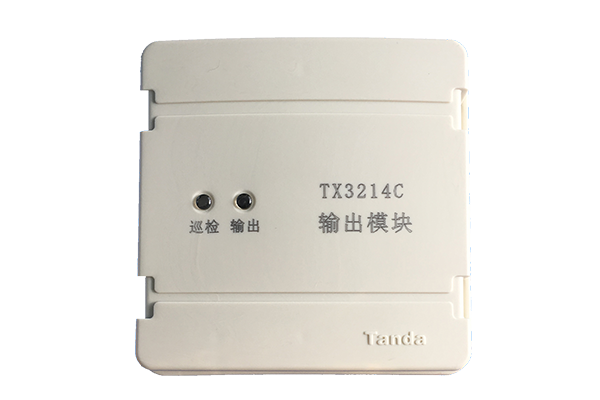

TX3214C输出模块
TX3214C 输出模块符合国家标准 GB 16806-2006《消防联动控制系统》。本模块用于总线制消防广播系统中消防广播间的切换控制,无需外接 24V 电源。
产品说明书

  • 产品概述

★ 电子编码，无极性二线制；
★ 具有消防广播输入线故障检测功能；
★ 可检测广播音响断路或短路故障；
★ 采用插拔式结构设计，接触可靠，方便安装；
★ 总线控制端与音频信号端采用隔离设计。

名称参数
总线协议T3 协议
工作电压总线电压：15～28V（脉冲电压）
工作电流总线监视电流：≤1mA 总线动作电流：≤7mA
指 示 灯巡检指示灯：红色（正常监视状态闪亮一次，故障状态闪亮两次）
输出指示灯：红色（动作状态常亮）
编码方式电子编码（占一个总线地址点，编码范围在 1～242 之间任意设定）
接点容量100W
线 制无极性二总线
使用环境温 度：-10℃～55℃，相对湿度：≤95%RH，不凝露
外形尺寸86mm×86mm×33mm（含底座）
壳体颜色白色
重 量约 113g（含底座）
执行标准GB 16806-2006
