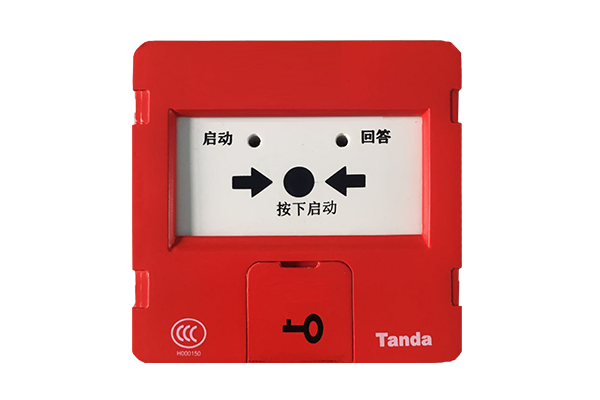

TX3153消火栓按钮
TX3153 消火栓按钮，外观美观大方，安装接线方便牢靠。当需启用消火栓按钮时，可直接 按下按片，此时消火栓按钮的红色启动指示灯亮。火灾报警控制器在确认了消防水泵已启动运 行后，就向消火栓按钮发出命令信号点亮绿色回答指示灯，表示消防水泵已启动运行。
产品说明书

  • 产品概述

★ 电子编码，无极性二线制；
★ 采用专用集成芯片，动作触点全密封设计；
★ 软硬件多级滤波，抗干扰能力强；
★ 专用复位钥匙，可重复使用；
★ 独立输出触点，可直接控制其它外部设备；
★ PCB板全密封防护工艺；
★ 插拔式结构，接触可靠，方便安装、更换。

名称参数
工作电压总线 15-28V 脉冲电压
工作电流总线静态电流：≤0.5mA
总线启动电流：≤1.0mA
输出容量额定 DC30V/100mA 无源输出触点信号，接触电阻≤100mΩ
启动零件形式可重复使用型
启动方式人工按下按片
复位方式用专用钥匙复位。产品启动后，打开消火栓按钮钥匙盖（如图 1）插入专用钥匙向右扭动 90 度，产品即可复位
状态指示启动指示灯，红色，正常巡检时周期性闪亮，闪亮周期约 6s，启动时常亮
回答指示灯，绿色，正常情况下不亮，有回答时常亮
线制无极性二总线，若需直接启泵控制，需将消火栓按钮与泵控制箱连接
编码方式电子编码，编码范围（1～242）
使用环境温度-10℃～+55℃ ，相对湿度≤95%RH，不凝露
壳体材料和颜色ABS，红色
外壳防护等级IP43
重量约 90.5g(含底座)
外形尺寸90mm×90mm×34mm(含底座)
安装孔距60mm
执行标准GB 16806-2006
