JTY-HM-TX3703线型光束感烟火灾探测器

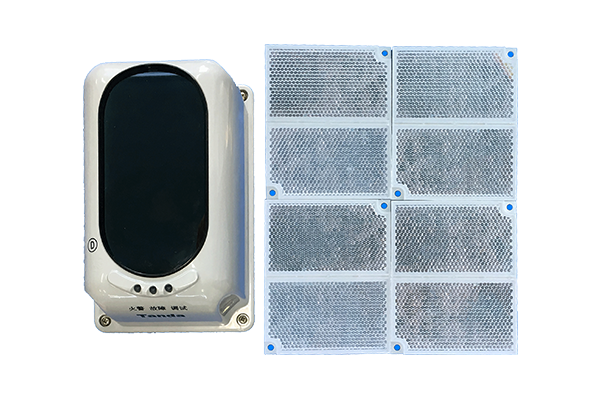

JTY-HM-TX3703线型光束感烟火灾探测器(以下简称探测器)为编码型反射式线型红外光束感烟探测器，探测器必须与反射器配套使用。
产品说明书

  • 产品概述

★ 通讯方式：无极性二总线；
★ 具有自动补偿功能，对于一定程度上由灰尘、振动等因素造成的影响可自动进行补偿，提高了探测器的可靠性；
★ 调试简单，有同心激光模组指示，可以方便找到光路，有数码管显示，可以指示反射光强度；
★ 现场可通过手持编码器设定灵敏度及距离值；
★ PCB板全密封防护工艺；
★ 支持编码与非编码两种应用模式。

名称参数
工作电压总线：15~28V 电源：DC 20V~28V
工作电流总线电流: ≤2mA
电源电流: 监视电流≤23mA
报警电流≤33mA
调试电流≤55mA
光路定向相依性角度±0.5 度（数据取左右最小偏角的平均值）
响应阈值2.3dB±0.5dB
灵敏度等级共 3 级
一级灵敏度：灵敏度最高
二级灵敏度：灵敏度中等
三级灵敏度：灵敏度最低
编码方式电子编码（编码范围为 1～242）
火警、故障触点输出火警继电器：触点容量 30V/2A，正常时接线端子 HJ1、HJ2 常开，火警状态下闭合
故障继电器：触点容量 30V/2A，正常时接线端子 GZ1、GZ2 常开，故障状态下闭合
使用环境温度-10℃～+55℃，相对湿度≤95%RH，不凝露
颜色灰色
外壳防护等级普通环境应用时，外壳防护等级为 IP30
特殊环境应用时，经胶封处理后，外壳防护等级为 IP66
光路长度8m～100m
重量约 476g
执行标准GB 14003-2005
